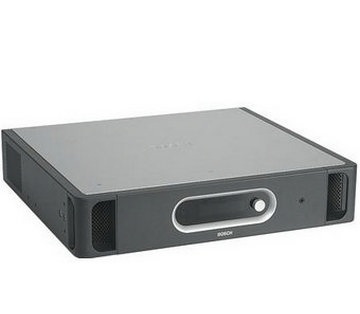

會議控制的核心是中央控制裝置（CCU）。這一精致小巧的裝置是所有新年一代DCN系統的中樞，可以控制多達245個饋送裝置，例如代表裝置、主席裝置、譯員臺和雙代表接口。CCU控制的其他設備包括音頻擴展器、COBRANET接口和INTEGRUS傳輸器，這些設備通過光纖網絡連接到CCU。
CCU可以獨立運行，也可以在使用PC的中央操作人員控制之下運行。
在不需要操作人員的小型系統中，CCU用作單獨的裝置，它可以提供基本的話筒操作模式、基本的代表大會投票程序以及用于同聲傳誦的功能。
在需要操作人員的大型系統中，PC充當操作人員與新年一代DCN系統之間的聯接點。用戶可以在PC上運行大量基于WINDOWS的應用程序軟件模塊，從而提供綜合全面的會議控制和管理功能。PC可以通過RS-232端口連接到CCU。
中央控制裝置（CCU）具有以下功能：控制代表話筒、分配同聲傳譯和引導投票進程，所有這一切都無需操作人員干預。
特性和優點：
l 1F設計大獎
l 控制多達245個饋送裝置
l 可以控制數量不限的DCN-FCS32通道選擇器
l 2×32個高品質音頻通道
l 基本話筒管理功能
l 三種操作話筒模式：
l 打開：話筒按鈕控制發言請求（自動）
l 覆蓋：通過話筒按鈕可以覆蓋已激活的話筒（FIFO）
l 語音：語音激活話筒
l 打開話筒的數量為1至4個
l 用于代表大會投票程序的基本投票控制。代表可以“出席”、“贊成”’、“反對”、“棄權”。CONCENTUS主席裝置可以啟動、停止和暫停投票。合計結果可以顯示在大廳顯示屏和裝置的CD屏幕上。此外還包含傳呼功能，用于激活投票音。主席可以使用此聲調來表示即將開始一輪投票。
l 基本同聲傳誦功能，附帶31個語言通道以及1個原始語言通道
l 基本內部通信功能，可以指定內部通信操作人員和內部通信主席都可以通過譯員臺呼叫）
l 自動攝像機控制
l 使用控制PC軟件或遙控器獲得擴展的會議功能
l 2路音頻線路輸入和藹可2路音頻線路輸出
l 可調節音頻輸入的靈敏度
l 可調節音頻輸出的靈敏度
l 音頻插入功能，用于連接外部音頻處理設備或電話耦合器
l 可通過顯示屏和單個旋鈕對CCU和系統進行配置
l 安裝人員可為每個CCU分配唯一的名稱以使識別
l 通過VU計量表讀數來監控音頻輸入和音頻輸出。可以使用耳機來監控音頻。
l 適用于桌面或機架安裝的19英寸（2U）殼體
l 方便攜帶的提手
l 附帶19英寸機架安裝支架、可拆卸支腳和安裝附件
l 系統安裝和用戶手冊光盤
控件和指示燈
l 前部配有電源開關
l 前部配備可顯示2*16字符的CD顯示屏，用于顯示狀態信息和CCU配置
l 前部旋鈕，用于瀏覽CD菜單
l 后部配有兩個紅色ED過載指示燈，用于指示DCN網絡輸出
互連組件
l 歐式電源插座內置保險絲，附帶匹配的1.7米（5.58英寸）電源線。
l 兩個用于連接裝置和擴展電源的DCN插座。每個插座都具有短路保護功能（2個六針圓形插座）
l 兩個立體聲蓮花插非均衡音頻線路輸入
l 兩個三針XR均衡音頻線路輸出
l 兩個立體聲蓮花插非均衡音頻線路輸出
l 1個耳機輸出3.5毫米（0.14英寸）立體聲插孔
l 兩個RS-232串行數據連接器，用于PC連接和診斷設備。
|
