液晶拼接幕墻系統解決方案
隨著液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、信號切換技術等電視幕墻相關技術的發展，新型拼接幕墻在工程應用的終端大屏幕顯示設備中得到迅速普及，特別是嵌入式液晶拼接幕墻，雖推出市場的時間不長，但受到了廣泛歡迎。液晶拼接幕墻作為平安城市指揮中心、鐵路（地鐵）、港口、碼頭監視系統、智能交通管理監控中心、國防或軍事監視系統、電力調度監控系統、大型廠礦監控系統、金融管理監控系統、電視臺或大型演播中心監視幕墻、大型演出場所背景幕墻、視頻會議等信息匯集、處理的關鍵顯示設備，具有將各類計算機模擬/數字信號、復合視頻信號、色差信號等在大屏幕上顯示，并實現信號的切換、疊加、組合等功能。液晶（LCD）拼接幕墻是區別于背投（DLP）電視墻、等離子（PDP）電視墻的高新技術拼接幕墻，本文具體闡述其實施的技術優勢，并通過具體實施例加以說明。
一、拼接幕墻概述
眾所周知，當前在拼接大屏顯示領域各廠商及各種各樣的技術，可謂百花齊放，各領風騷，但歸根到底，可以分為三大技術，其中，又以液晶拼接幕墻最具發展優勢。
1、 背投拼接幕墻
DLP的技術原理很簡單，在背投單元內部設置一部投影機，發出的圖像經透鏡放大后通過鏡片反射投影到屏幕背面，就是背投。DLP拼接幕墻本身分類繁多，各種技術名詞層出不窮，但總結起來，其突出的特點是單元尺寸大、技術相對比較成熟，拼接縫較小；其主要缺點體積大、壽命短、畫面質量不高。
2、 等離子幕墻
PDP等離子作為家用于顯示動態圖像時，由于在使用初期有高亮度、高對比度、高色域、寬視角等特點而受到不少用戶的好評，但應用于安全防范領域或需要長時間顯示靜態圖像或者圖文時，例如用來做監視器或者拼接成電視幕墻，則存在嚴重的缺陷：顯示靜態圖像容易產生殘影甚至燒屏，即出現所謂的等離子烙印，亮度衰減較快，一旦出現烙印或亮度下降后不可恢復；可靠性較低，耗電相較其他技術偏高。目前，已有專門用于拼接的42"屏上市，（其邊框間隔約5mm），但價格比較昂貴。在現今技術水平下，PDP無法克服的缺點嚴重阻礙了其在商用大屏幕顯示市場的應用。
3、液晶拼接幕墻
液晶是當今最高端、最理想的顯示設備，其優異的性能，已經獲得了廣泛認可。液晶拼接幕墻采用液晶屏作為拼接單元，克服了DLP和PDP幕墻的缺點，提供了一種性能優異，使用靈活的拼接幕墻。
當然，由于目前液晶產品的背光源發光體仍采用陰極真空管（CCFL），其燈管兩端的燈絲及管座限制了液晶板的尺寸，目前拼屏所用的DID液晶屏的邊框仍有4mm-10mm的寬度，因此拼接縫稍大是液晶拼接幕墻的缺點，但隨著LED背光源技術的投入，這一缺陷將會得到明顯的改善。
二、液晶拼接幕墻的技術優勢
LCD產品相對于DLP產品、PDP產品在使用效果，技術參數方面的優勢，已是眾所周知的事實，不必再說。下面我重點談一下在大屏幕拼接領域所具有的兩大優勢。
1、大小尺寸組合，使用更加靈活
液晶各種尺寸齊全，大小隨意。ＬＣＤ拼接幕墻，除了拼接數量任意選擇外[[[[行×列]，屏的大小亦有多種選擇，且可以混合拼接，這就滿足了不同使用場所的需要。
我們知道，拼接幕墻除了要實現整屏大屏幕顯示，也要實現多路小屏幕顯示。例如某一交通監控中心的拼接幕墻，更多的時候要求實現同時觀看到所有監控點的畫面，當某一監控點出現異常情況，可以迅速放大至全屏供監控中心所有人同時觀看。這就要求在實際運用中，拼接幕墻在大畫面和小畫面均應該達到良好的顯示效果。
DLP背投和PDP等離子拼接幕墻，其單元大小尺寸較大，有的可達100寸甚至150寸，這固然在顯示大畫面時某種程序減少拼接縫，但由于其分辨率較低，如果使用畫面分割器，達到顯示多路畫面的目的，其效果很不理想，而且由于增加了設備，對系統的成本和穩定性都造成了很大的影響。其結果是DLP拼接幕墻只能用于顯示一幅大畫面，而眾多的監控點小畫面還是需要采用液晶監視器或者其他監視器進行顯示，信號切換頻繁，效果很不理想。
液晶拼接幕墻，無有此類問題。我們知道液晶顯示單元相對而言，尺寸是比較小的，但分辨率是最高的，且可以大小尺寸混合拼接，這有利于用戶根據實際使用需要，合理地安排拼接的方案，達到大小配合，各得其宜的效果。
2、穩定壽命超長，維護成本很低
相對于DLP和PDP，液晶的使用壽命是非常長的，而且功率較低，發熱量不大，故障率很低。PDP等離子易產生等離子烙印，其動態顯示壽命可能可達幾萬小時，但在顯示高亮度靜態圖像時，則可能在五千小時后便會出現屏幕灼傷；而DLP的燈泡壽命僅有三千至五千小時，因此，建議在需要24小時連續使用的安防監控大屏拼接幕墻的選擇上，應盡量考慮選擇液晶拼接幕墻，以提高使用效率，降低使用成本和維護成本。
三、液晶拼接幕墻工程案例分析
下面以某工程案例來具體說明液晶拼接幕墻的運用情況：
1、液晶系統包括如下模塊
按用戶需求專門設計的機柜一套
DID LCD顯示單元（19"和40"）
液晶拼接幕墻控制模塊
視頻矩陣
VGA分配器
基于Windows平臺的控制軟件
2、方案概述
本方案采用40寸顯示單元做2×2居中拼接，兩邊3×3拼接。

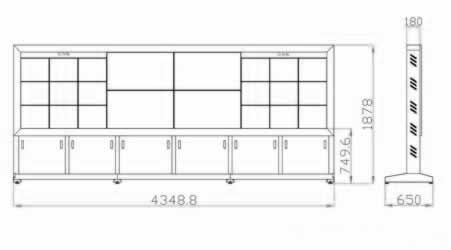

設計圖如圖1：
40″DID TFT LCD 單元主要技術指標
屏幕高寬比： 16 : 9
亮度： 800cd/m2
分辨率： 1366×768
對比度： 1300：1
像素尺寸：0.648 mm×0.216mm
長×寬（液晶屏）：911.7mm×524.2mm
厚度（液晶屏）： 58.7mm
色彩：16.7M
可視角： ±178o
拼接屏縫寬度：25mm
19" DID TFT LCD 單元主要技術指標
屏幕高寬比： 5 : 4
亮度： 300cd/m2
分辨率： 1280×1024
對比度： 700 : 1
長×寬：396mm×324mm
厚度： 16.5mm
重量：2.3KG
色彩：16.7M
可視角： ±178o
水平拼接縫隙：23mm
垂直拼接縫隙：20mm
3、拼接控制模塊
拼接控制模塊，支持復合視頻輸入和計算機VGA信號輸入。
4、視頻矩陣
24進24出視頻矩陣
5、VGA分配器
1進24出VGA分配器
6、控制軟件
自主開發22路控制軟件
7、系統連線

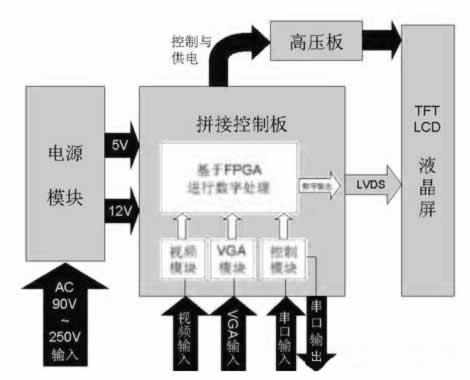

拼接單元結構圖

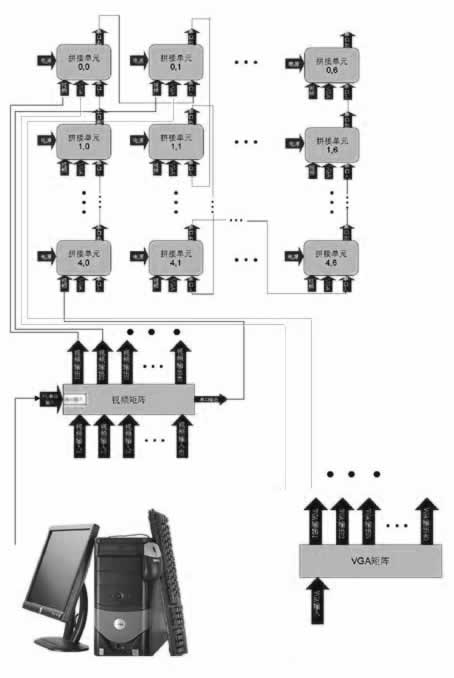

系統連線圖 （如圖所示）
四、功能實現
1、計算機接收衛星信號傳輸回來的圖像，由計算機將圖像信號通過模擬RGB傳輸?shù)狡唇幽粔Α?shí)現衛星信號傳輸回來的圖像顯示功能。
2、拼接幕墻可以支持視頻會議系統輸出的模擬RGB信號的顯示。
拼接幕墻的模擬RGB輸入路數可以按照需求任意擴展。
3、視頻信號全路數監視，任一路切換至大屏顯示，支持圖像漫游，大小任意拉伸、任意組合顯示。
4、支持個人PC機控制，支持筆記本控制，系統控制系統安裝在WINDOWS操作系統下。
5、支持每個單元獨立參數調整，參數調整項包括亮度、對比度、色彩等。
五、結束語
液晶拼接幕墻，是當今最實用、最先進、最可靠、最經濟的大屏幕終端顯示設備。它的出現，解決了傳統電視幕墻的各種缺陷，為方便、全面、實時地顯示各系統視頻信息，特別是遠程實時指揮，調度等工程應用提供了最好的大屏幕顯示系統。
|
