組建一套視頻通信系統必要的條件:
1、視頻會議通信終端 2、網絡 3、顯示設備 4、拾音、擴聲設備
對于新組建的視頻通信系統:
1、如果實現簡單的點對點通信能力,只要在通信各方分別放置一套視頻通信終端,結合日常使用的辦公網或專門組建的視頻通信鏈路、顯示設備及拾音(麥克風)、擴聲(音箱)設備,就可以實現視頻語音通信、數據交互的能力。
2、如果實現多點會議的通信能力,可通過本方案EDGE95的內置4點MUC功能來實現。視頻終端內置多點是按照視頻終端本身設計能力可選擇的功能,一般可支持4路多點會議組建能力,支持4-5分屏及語音激勵能力。
常用的視頻通信解決方案:
本方案使用傳統的標清通信系統448P(分辨率 4CIF)。
組建系統必要要求:
標準型、安全性、穩定性、可靠性、可管理性、兼容性、可擴展性。
網絡要求:
結合576P通信系統組建方式,單臺視頻會議終端需要接入的帶寬為512Kbps以上,多點控制器根據接入的點數及單點呼叫帶寬,具備帶寬計算方式的要求:點數*單點呼叫帶寬*125%。
此次視頻通信系統將以現有的公司內部專用網絡為基礎平臺,建立覆蓋總公司和各分公司的高清晰會議室型視頻通信系統。
本次項目建設內容為:
1.建設硬件終端會場:1個CTS-EDGE95-K9會議室型視頻會場;3個CTS-EDGE75-K9會議室型視頻會場。
本期項目建設完成后,系統可達到以下目標:
建成高質量,安全可靠的視頻通信系統。通過高質量的視頻會議,使公司在地理上居于分散的各部門可以更迅速的處理問題,真正實現與各分公司的互動交流,不但省時、省錢、而且把傳統會議面對面交流的自然感覺帶給了與會人員,能迅速、準確的把握決策機會,使更多的人加入到重要決策之中,并形成一個更加開放、更加協作的工作環境。
通過視頻通信系統廣播式的工作模式,可以方便地、經常地組織遠程培訓和遠程教育,更快提高各部門的業務工作水平。 第三章、系統設計
產品 |
描述 |
數量 |
CTS-EDGE95-K9

|
通過編解碼器CTS-EDGE95-K9,可靈活地將720P-CIF高清至標清圖象的協作與眾多應用集成,安放在寧波公司的大會議室,需要自行配備1套顯示設備。
n 最高清晰度可達720P
n 可單獨連接4路視頻和路語音
n 支持H.323、SIP、H.320協議
n 連接多達2個DVI高清輸入和2個DVI-I高清視頻源輸出和3個標準麥克風卡儂輸入接口; |
1 |
CTS-EDGE75-K9

|
通過編解碼器CTS-EDGE75-K9,可靈活地將720P-CIF高清至標清圖象的協作與眾多應用集成,安放在各地公司的大會議室,需要自行配備1套顯示設備。
n 最高清晰度可達720P
n 支持H.323、SIP、H.320協議,帶有4個ISDN接口
連接1個DVI高清視頻源輸出和2個麥克風接口 |
3 |

系統組網說明:

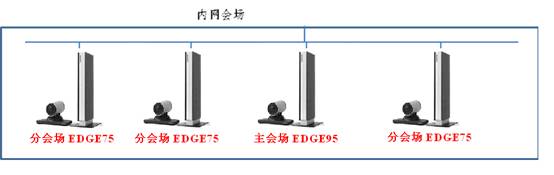

1.在主會議室會場配置CTS-INTP-C40-K9,設備搭建在公司內部網絡中,可實現硬件設備間點對點視音頻通信能力,并可配合自帶內置4點MCU的功能,可現實4點(1個主會場3個分會場)視頻會議功能。
3.在各分會場會議室會場配置CTS-QSC20-K9,另需要3會場配備LCD液晶或PDP等離子電視,建議尺寸在50寸以上;
3.3、系統網絡建議
內置多點視頻會議系統采用IP(H.323)網絡的協議方式進行召開,可以通過客戶端現有的專用網絡線路的基礎上,傳送音視頻,但是要求各會場保證足夠的帶寬。根據目前的情況,視頻會議可以采用點對點的方式召開,也可以采用點對多點的方式召開,會議室型會場帶寬要通常是不低于1M,軟件終端會場不低于512K。
3.4、視頻通信系統功能特點
1、管理功能
A、集中控制管理功能
系統具備集中的控制和管理能力,操作界面規范統一,簡單明了,各功能單鍵觸發,具備多用戶權限控制。C60內置MCU管理應具有會議電視的呼叫建立等功能。具有會議安全管理機制。
B、完全基于Web方式的管理及配置界面
●H.323視頻通信系統的網管是基于TCP/IP協議中的SNMP(簡單網絡管理協議),包括對終端、MCU的管理、配置和維護都可以通過SNMP來實現。
●內置Web服務器,通過網絡管理系統甚至是標準WEB瀏覽器如IE,即可對全網所有會議電視終端的工作狀態實時監控、管理。
●支持SNMP、Telnet、FTP、RS-232串行通信等多種控制通信協議,擴展的H.341MIB管理信息庫。系統配置、故障診斷、系統升級等維護工作完全由網絡維護中心遠程實現,最大限度減少網絡運營維護工作量。
2、基本通信功能
視頻通信系統可以實現在多個會議室中,任意會場之間召開會議、進行培訓及辦公。不僅僅是硬件終端間的互通,更可實現軟件及軟件、軟件及硬件的互通能力。
系統能夠高質量的實時傳送會場間的視頻、音頻和數據信號,支持多分屏,并能同時滿足會議預約、分屏交互、語音激勵、靜音控制、多組會議并發等功能。
A、視頻功能
可將本地會場的畫面、本地不同視頻源的輸入信號、接入會議終端的資料傳送至其他任意遠程會場;視頻終端及MCU已經全面支持HD圖像的解碼,該系統可以在不同視頻設備輸入的支持下分別實現HD 720P圖像格式。
B、音頻功能
可實現唇音同步、自適應全雙工回聲抑制;采用自動背景噪聲抑制、自動增益控制、全向麥克風,提高聲音質量。
C、雙視頻流功能
雙視頻流功能不僅可以將主會場的畫面廣播,還可以通過第二路視頻流將PC上的圖像、演示文檔廣播;分會場除了用主視頻展示臺觀看主會場的畫面外,還可以用另一臺視頻展示臺收看與主會場的會議終端所連接的PC上的圖像、演示文檔及DVD畫面。
D、混速混協議的會議
由于各地會場的網絡帶寬存在差別,或者同樣的網絡帶寬在同一時間的有效可利用帶寬不同,混速功能的應用就變得尤為重要。這也是對系統的一項重要指標。
在召開多點會議時,支持以不同的速率連接各個會場視頻會議終端,并且針對各個終端能力的不同,采用不同的視音頻算法。組成一個混速混協議的會議。
E、豐富的屏幕顯示模式
為方便用戶在會議室的需要,系統支持多種顯示方式,用戶可通過終端設備自行進行選擇單顯和雙顯。如只使用單顯,可以選擇畫中畫(PIP)、畫外畫(POP)和并列顯示方式(SBC)。
F、網絡視頻保密功能
系統設備可為用戶的使用、管理、維護提供多種授權確認機制,使不同應用條件下都應有相應的安全保障,使網絡中的系統管理員、系統使用者等不同級別身份的人員具有不同的系統操作權限。視頻會議中使用了H.235架構下DES/AES內嵌式呼叫加密。
3.1 CISCO(CISCO)CTS-Edge 95 –K9(高清)
采用CISCOEdge MXP系列,可連接團隊成員開一個更有效的會議。僅僅憑一塊平展的屏幕,這種安裝簡便的設備就可以通過互動的形式,把一個會議室演變成一個可以促進團隊工作、快速達成決策的地方。
配有CISCO精密高清攝像頭,盡享非凡視頻體驗
保障技術投資,延長產品使用壽命。CISCO長期支持計劃充分滿足客戶從決策、部署、培訓到增值的服務需求。
設計特性 (右)
l 專門針對中、小型會議室而設計
l 把平面的會議顯示轉化為高清晰視頻的互動場所
l 配有CISCO精密高清攝像頭
應用特性
l 通過可選裝的內置多點會議(Multisite)功能,連接4路視頻和3路音頻
l 通過速率匹配和轉碼功能為每個多點會議的成員提供最佳的通話質量
l 通過單步PC即插即傳或者LAN連接,實現功能強大的實時演示
l 通過在一個或者兩個顯示屏上使用雙路視頻Duovideo或者H.239,可同時觀看演講內容和演講人
l 支持CISCO Expressway防火墻穿越技術
l 支持URI撥叫
性能特征
l 網絡選擇:IP(H.323或SIP)可達2Mbps,可選的ISDN或外部網絡上(H.320)可達512kbps
l PC卡插槽,可用于無線LAN連接
l 標配最高級別的內嵌式加密標準H.235 或 IEEE 802.1x認證
l 真正的CD級音頻質量
l 支持自動降速以及智能包丟失恢復(IPLR)功能,可防止出現點對點和多點通話中出現的網絡中斷
l 采用H.264標準提供清晰的視頻圖像
系統組件
無線遙控器, CISCO精密高清攝像頭、麥克風和線纜
速率
H.320可達512 kbps
H.323 & SIP可達2 Mbps
視頻標準
H.261,H.263,H.263+,H.263++(自然視頻)、H.264
視頻功能
16:9寬屏制式;高級屏幕畫面
畫中畫功能(PIP);畫外畫功能(POP)
PC畫面變焦功能;同時顯示視頻會議和本地PC模式
本地自動多畫面布局
視頻格式
NTSC、PAL、VGA、SVGA、XGA、W-XGA、SXGA和HD 720p
動態圖像分辨率
PAL制式:
448p (576×448像素)
4CIF (704×576像素), Digital Clarity
ICIF (352×576像素) 自然視頻
CIF (352×288像素)
QCIF (176×144像素)
SQCIF (128×96像素) 只用于解碼
PC分辨率:
XGA (1024 x 768像素);SVGA (800 x 600像素);VGA (640 x 480像素)
寬屏分辨率:
W288p (512 x 288像素);W448p (768 x 448像素)
W576p (1024 x 576像素);W720p (1280 x 720像素)
靜像傳輸
CIF,SIF, 4CIF(H.261附錄D), 4SIF, VGA, SVGA , XGA
音頻標準
G.711, G.722, G.722.1, G.728,MPEG4 AAC-LD
音頻功能
CD質量級20KHz單聲道和立體聲
雙流功能
雙視頻;H.239雙視頻流;自動調整帶寬(H.323)
內置加密
H.320和H.323點對點和多點呼叫
基于國際標準:H.233, H.234, H.235 v2&v3, DES和AES
IPv6 網絡支持
同時支持雙棧IPv4和IPv6
3.2 CTS-EDGE75-K9

采用思科Edge MXP系列,可連接團隊成員開一個更有效的會議。僅僅憑一塊平展的屏幕,這種安裝簡便的設備就可以通過互動的形式,把一個會議室演變成一個可以促進團隊工作、快速達成決策的地方。
配有思科精密高清攝像頭,盡享非凡視頻體驗
保障技術投資,延長產品使用壽命。思科長期支持計劃充分滿足客戶從決策、部署、培訓到增值的服務需求。
設計特性
l 專門針對中、小型會議室而設計
l 把平面的會議顯示轉化為高清晰視頻的互動場所
l 配有思科精密高清攝像頭
應用特性
l 通過可選裝的內置多點會議(Multisite)功能,連接4路視頻和3路音頻
l 通過速率匹配和轉碼功能為每個多點會議的成員提供最佳的通話質量
l 通過單步PC即插即傳或者LAN連接,實現功能強大的實時演示
l 通過在一個或者兩個顯示屏上使用雙路視頻Duovideo或者H.239,可同時觀看演講內容和演講人
l 支持思科 Expressway防火墻穿越技術
l 支持URI撥叫
性能特征
l 網絡選擇:IP(H.323或SIP)可達768Kbps,可選的ISDN或外部網絡上(H.320)可達512kbps
l PC卡插槽,可用于無線LAN連接
l 標配最高級別的內嵌式加密標準H.235 或 IEEE 802.1x認證
l 真正的CD級音頻質量
l 支持自動降速以及智能包丟失恢復(IPLR)功能,可防止出現點對點和多點通話中出現的網絡中斷
l 采用H.264標準提供清晰的視頻圖像
系統組件
無線遙控器, 思科精密高清攝像頭、麥克風和線纜
速率
75 MXP:
H.320可達512 kbps
H.323 & SIP 可達2 Mbps
防火墻穿越
支持思科Expressway防火墻穿越技術
自動NAT
H.460.18,H.460.19防火墻穿越
視頻標準
H.261,H.263,H.263+,H.263++(自然視頻)、H.264
視頻功能
16:9寬屏制式
高級屏幕畫面
畫中畫功能(PIP)
畫外畫功能(POP)
并排顯示
PC畫面變焦功能
智能視頻管理
同時顯示視頻會議和本地PC模式
本地自動多畫面布局
視頻輸入(5路)
1 x 9 PinDSUB: 高清主攝像機
1×MinDin,S-Video:輔助/圖文攝像機
1×RCA/Phono,復合:圖文攝像機/輔助
1×RCA/Phono,復合:錄像機
1×DVI/SXGA:PC
輸入:800×600( @60,72,75,85 Hz), 1024×768(@ 60,70,75 Hz), 1280×720(HD 720P) (@50, 60 Hz), 1280×1024 @60Hz
擴展顯示器識別數據(EDID)
視頻輸出(4路)
1×MinDin,S-Video:主顯示器
1×RCA/Phono,復合:主顯示器/錄像機
1×RCA/Phono,復合:雙顯示器/錄像機
1×DVI/XGA:主和副顯示器
XGA輸出
800×600 @ 75Hz, 1024×768 @ 60 Hz, 1280×768(WXGA) @ 60 Hz,1280×720(HD 720P)@60
VESA顯示器電源管理
視頻格式
NTSC、PAL、VGA、SVGA、XGA、W-XGA、SXGA和HD 720p
動態圖像分辨率
NTSC制式:
400p (528×400 像素)
4SIF (704×480像素), Digital Clarity
ISIF (352×480像素) 自然視頻
SIF (352×240像素)
PAL制式:
448p (576×448像素)
4CIF (704×576像素), Digital Clarity
ICIF (352×576像素) 自然視頻
CIF (352×288像素)
QCIF (176×144像素)
SQCIF (128×96像素) 只用于解碼
PC分辨率:
XGA (1024 x 768像素)
SVGA (800 x 600像素)
VGA (640 x 480像素)
寬屏分辨率:
W288p (512 x 288像素)
W448p (768 x 448像素)
W576p (1024 x 576像素)
W720p (1280 x 720像素)
靜像傳輸
CIF,SIF, 4CIF(H.261附錄D), 4SIF, VGA, SVGA , XGA
音頻標準
G.711, G.722, G.722.1, G.728,MPEG4 AAC-LD
音頻功能
CD質量級20KHz單聲道和立體聲
通過MultiSite功能加入電話
2個獨立的回聲抑制器
音頻混合
自動增益控制
自動噪聲消除
音頻電平顯示
VCR伴音功能
可選擇的立體聲包
包丟失管理
動態音唇同步
GSM/Blackberry 網絡抗干擾音頻特征
音頻輸入(4路)
2×麥克風,24V鏡像饋電,XLR 連接器(麥克風輸入3:可轉換麥克風或線路電平)
1×RCA/Phono 線路電平:輔助音頻輸入(或錄像機立體聲 左)
1×RCA/Phono, 線路電平:錄像機/DVD(立體聲 右)
音頻輸出(2路)
1×RCA/Phono,S/PDIF(單聲道/立體聲)或模擬線路電平:主音頻信號輸出
1×RCA/Phono,線路電平:錄像機/模擬立體聲 右
幀頻
每秒30幀@168Kbps或者更高速率
每秒60場@336kbps或者更高速率(點對點)
雙流功能
雙視頻
H.239雙視頻流
自動調整帶寬(H.323)
支持H.323/ H.320呼叫
支持從任何地點的Multisite功能(只限85 及75MXP)
網絡特征
自動H.323/H.320呼叫
支持SIP
自動降速
可編程的網絡設置
智能呼叫管理
最大呼叫長度計時
自動SPID和線路號碼設置(National ISDN,GR-2941-CORE)
Soft MuxTF
H.331廣播模式
NATO標準 kG194/KIV-7 加密支持
URI撥叫
Multisite 功能
支持同一會議中的H.323/H.320/SIP/電話/VoIP
音頻和視頻轉碼
視頻速率匹配從56 kbps至最高的會議速率
CP4及聲音切換
Best Impression(自動分屏畫面)
H.264、加密、動態高清晰度顯示(Digital Clarity)
可從任何點進行雙路動態視頻畫面傳送
ISDN和IP上自動降速和IPLR
在H.320和H.323上建立MultiSite(H.243)級聯
呼入/呼出功能
基于主機系統的主席控制模式
當前會議快照(JPEG)
當前DuoVideo/H.239演示的快照(JPEG)
為加密會議設置不同的歡迎頁面
會議速率最高2.3Mbps
4路視頻和3路音頻終端
4路終端@768kbps(加電話呼叫)
混合ISDN-BRI和IP,可達最大會議速率
內置加密
H.320和H.323點對點和多點呼叫
基于國際標準:H.233, H.234, H.235 v2&v3, DES和AES
經過NIST驗證的AES
經過NIST驗證的DES
自動密匙生成和交換
支持雙視頻流和Multisite功能
IP網絡特性
IEEE 802.1x /EAP 網絡驗證
H.235網閘認證
用于服務配置的DNS查找
差分服務(DiffServ)
資源預留協議(RSVP)
IP 包的優先級位
IP服務類型(ToS)
IP自適應帶寬管理(包括流控制)
自動gatekeeper搜尋
動態播出和嘴型同步緩沖
智能包丟失恢復(IPLR)
H.245 DTMF碼
支持ECS,集成Cisco CallManager Integration
IP地址沖突告警
通過NTP提供日期和時間支持
支持呼叫服務
IPv6 網絡支持
同時支持雙棧IPv4和IPv6
IPv6上的網絡服務支持:Telnet, SSH,HTTP, HTTPs, Ftp, SNMP, DNS, NTP, DHCP
IPv6上的媒體支持:H.323, SIP,流媒體
安全特性
通過HTTPS和SSH進行管理
IP 管理密碼
菜單管理密碼
撥號進入許可碼
流廣播密碼
H.243 MCU密碼
VNC密碼
SNMP安全警報
禁用IP服務
MD-5 challenge 驗證模式
網絡設置保護
基于NTLM的SIP驗證
基于Digest的SIP驗證
網絡接口
4個ISDN BRI(RJ-45),S接口
1個LAN/以太網 (RJ-45)10/100Mb
(LAN/DSL/Cable modem)
1 x PC卡槽(PCMCIA)用于無線局域網
1個X.21/V.35/RS-449 同時配備RS-366呼叫,租用線路或數據開關模式
1個USB接口
支持無線局域網
符合IEEE 802.11b,可達11M
支持64/128比特的加密(WEP)
Infrastructure或ad-hoc模式
Ethernet / Internet / Intranet 連通性
TCP/IP, DHCP, ARP, FTP, Telnet, HTTP,HTTPS,SOAP和XML
SNMP管理
內置Web 服務器
內置流廣播服務器
支持的其他主要ITU標準
H.231, H.233, H.234, H.235, H.235 v2&v3, H.239,H.241, H.243, H.281, BONDING (ISO 13871), H.320,H.323, H.331, RFC3261, RFC2237, RFC3264, RC3311, RFC3550, RFC2032, RFC2190, RFC2429, RFC3407
CISCO高清精密攝像機(PRECISION HD CAMERA)
7倍變焦;1/3" CMOS +10°/-20° 垂直+/- 90° 水平
廣角鏡頭:視角垂直42度
最大垂直視角72度
水平70度
最大水平視角250度
焦距0.3m–無窮大
1280 x 720 像素 @ 30fps有所提高
自動/手動 聚焦/光圈/白平衡
遠端攝像頭遙控
15個本端/遠端位置預置
聲音自動定位功能
花環式串接可連接多達4個攝像機
文字字幕顯示
支持T.140字幕功能,可從RS-232 和遠程終端,Web以及用戶界面加入字幕顯示
演示與協作
Natural Presenter Package包括:
PC Presenter (DVI-I, SXGA 接口)
PC SoftPresenter
Digital Clarity及自然格式
高級的視頻畫面
流廣播,兼容Cisco IP/TV, Apple QuickTime, RealPlayer ®V8等
系統管理
支持思科管理套件(TMS)
通過內置的Web Server、SNMP、Telnet、XML、SOAP和FTP進行所有管理
支持遠程軟件上載:可在所有網絡上的通話中通過Web Server或FTP Server上載
1×RS232用于本地軟件升級、本地控制和診斷
遠程控制和屏幕顯示菜單系統
從TMS提供外部服務
號碼簿服務
支持本地、企業和全球動態目錄
利用支持LDAP和H.350的服務器目錄實現無限個條目
提供用于企業目錄的無限數量號碼簿(通過TMS)
400個全球目錄號碼
200個本地目錄號碼
16個專用多點會議號碼
顯示已接電話的日期及時間
本地語言目錄
顯示呼出電話的日期及時間
顯示未接通話的日期及時間
16種可選擇的菜單語言
支持阿拉伯語、簡體中文、繁體、英文、法文、德文、意大利文、日文、韓語、挪威語、葡萄牙語、俄語、西班牙、芬蘭語、瑞典語以及泰語,中文、韓語和日語輸入方法編輯器
通過思科管理套件(TMS)選擇當地適用語言
定制歡迎頁面和公司LOGO
JPEG圖片(logo.jpg): 歡迎畫面建議的最大尺寸為704×576,加密的畫面尺寸為352×288
供電
自感應電源供應
交流100-250伏,50-60赫茲
最大功耗40瓦
工作溫度和濕度
環境溫度0攝氏度到35攝氏度(32華氏度到75華氏度)
10% 到 90 % 相對濕度(RH)
儲藏和運輸溫度
-20攝氏度到 60攝氏度(-4華氏度到 140華氏度) 基于相對濕度 10-90 % (無冷凝)
認證
73/23/EEC標準認證(低壓規定)
- EN 60750 標準
89/336/EEC 標準認證(EMC規定)
- EN 55022, B類
- EN 55024標準
- EN 61000-3-2/-3-3 標準
1999/5/EEC 標準認證(R&TTE規定)
- TBR3 標準
根據UL 60750和CAN/CSA C22.2 No.60750的規定進行認證
與FCC 15B B類兼容
設備尺寸
高度:42.9 厘米 (16.9英寸)
寬度:14.5厘米 (5.7英寸)
厚度:22.8 厘米 (9.0英寸)
重量: 3.5公斤 (7.7磅)
|
