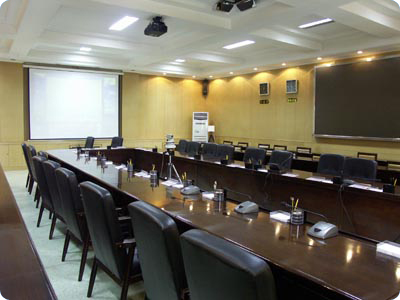

多媒體會議室組成
隨著以電腦為中心的多媒體技術的普及和提高,給會議工作帶來了新的手段和方法,尤其是近幾年,視頻會議、遠程教學等可視化信息技術在會議室領域得到廣泛應用,多媒體會議室以其功能的多樣性(如現場會議、學術報告、培訓教學等)得到迅速普及。在多媒體會議室里不管是作報告、總結、匯報 、介紹產品等等,用電腦互動操作的圖、文、聲、影、畫展示,充分調動了與會者的感官知覺,大大提高了會議效果。會議室已經進入了多媒體時代
現代多媒體會議室已成為現代新型辦公建筑越來越重要的設計范疇,隨著時間的發展,對音視頻高質量和網絡化集成都提出了全新的概念。對會議室的方案設計及系統集成也提出了更高的技術要求。 多媒體會議系統主要由: 顯示系統 、音響擴聲系統 、矩陣切換系統 、數字會討系統、中控系統 、環境控制系統 組成;

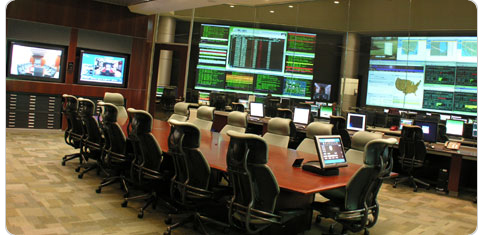

顯示系統-多媒體會議室的眼睛
構架一個標準的、現代化的會議室,我們首先要解決的是我們的"眼睛",因為它負責收集我們所有感知的60%以上的信息。大屏幕顯示系統便是擔此重任的子系統,無論其最終效果、還是占總成本的比例,都有是衡量一個多媒體環境的關鍵且直觀的指標。

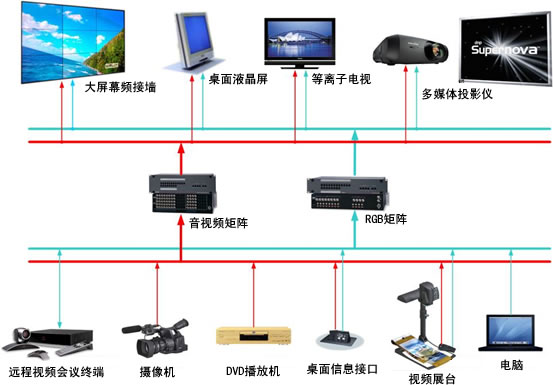

視頻顯示系統組成


音響擴聲系統(音頻擴聲系統)
大屏幕顯示系統解決了我們眼睛看的問題,對于我們人類接受一個完整、立體的信息來說,還有一項很重要的手段,那就是語言或聲音。 因此,在一個會議、培訓環境中,第二個要考慮的基本因素就是解決:所有與會者都能聽到一個清晰、洪亮、優質的聲音的問題。也就是我們所說的"擴聲系統"。

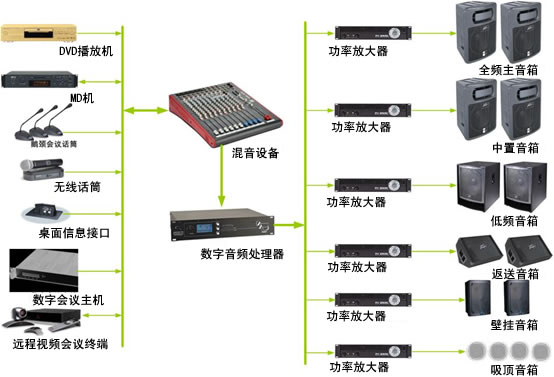

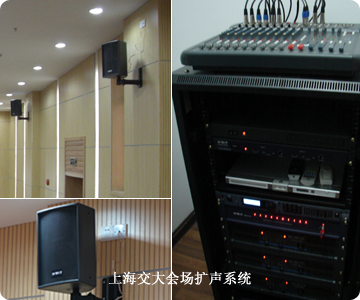

音頻擴聲系統組成圖

擴聲系統最基本的設備,一般包括:功放、音箱、話筒、調音臺,以及一些周邊的聲音處理設備等。

建設一個廳堂,首先要解決的是建筑聲學的問題。建聲主要是指因為房間裝修材質以及房間的形狀對聲音漫反射所形成的聲場狀況。一個好的建聲狀況才能為后期的電聲設備打下良好的基礎。一般通過在裝修過程中選用吸音材質以達到基本的建聲狀況。
電聲 所謂電聲,就是通過配置大量的電子聲音處理設備,以取得一個廳堂內所需要的聲學效果。它包括聲音還原設備(如音箱)、聲音放大設備(功放)、聲音處理設備(均衡器、反饋抑制器、壓限器等)、混音設備(調音臺)等。
|
音箱: 聲音輸出設備,喇叭,低音炮,等等,一個音箱里包括,高,低,中三種揚聲器,三種但不一定就三個。 |
|
功放: 將音頻電流放大至符合現場面積、區域都能清晰收聽的設備。指標的選擇主要取決于對功率的要求。 |
|
調音臺: 作為功放的前端,解決話筒、DVD等其他設備的輸入,并對聲道平衡、輸入輸出電平進行處理的設備。 |
|
均衡器: 將人耳能聽到聲音從20Hz-20KHz,分解成若干個區域并可調節。其功能是根據房間建聲的反饋曲線反向修正,或者根據傾聽者的習慣調整中高低音的比例。 |
|
反饋抑制器: 解決話筒與喇叭之間所形成的高音回路、所導致的設備自激、無限放大的音箱嘯叫問題。 |
在新一代的多媒體會議系統中,上海邦視科技經過不斷創新,逐漸將以往復雜的系統配置簡單化,在完全滿足用戶需求的情況下,摒棄了傳統的功放,均衡器,反饋抑制器,混音器,壓限器單一設備組合的方案,推出了以集這些功能一身的多媒體AV管理中心為主的音響系統,結合POLYCOM VORTEX數字音頻處理器,使整個會議室擴聲系統簡單而強大,操作更方便,效果更完美。
 AV管理中心
|
 數字音頻處理器
|
矩陣切換系統-多媒體會議室矩陣

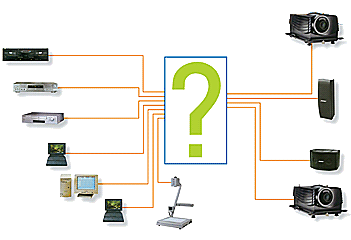

矩陣切換器是顯示、演示系統信號流通的核心設備,系統所有的輸入輸出信號都是在矩陣切換器中出入,并根據操作者的設計從輸入端進入指定的輸出端。矩陣切換器的種類不僅相當多,而且控制方式也越發細分,網絡控制方式逐漸流行。
由于大型系統或系統擴展的需要,矩陣切換器可通過接口進行堆疊,形成更大的矩陣系統,滿足不斷輸入和輸出信號增長的需求。

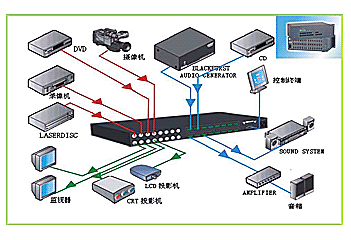

AV(音視頻)切換矩陣
獨立的RGBHV分量輸入、輸出端子,每路分量信號單獨傳輸,單獨切換,實現邏輯矩陣功能,任意選擇搭配輸出切換。使信號傳輸衰減降至最低,使圖象信號能高保真的輸出。采用性能極高的專業矩陣處理芯片,自帶緩沖,圖象清晰無重影,內嵌智能控制及管理軟件,提供RS232控制接口發,方便用戶進行控制軟件的二次開發。
如:多臺與會代表的電腦與多臺投影機、顯示器之間的切換組合。VGA(電腦信號)切換矩陣AV切換器是專門為音、視頻信號的顯示切換而設計的高性能智能矩陣開關設備。用于將各路設備信號自由的、以"矩陣"方式切換到任意輸出端。它是保證一個多媒體系統AV信號質量和信號充分共享的重要子系統。 如:DVD、攝像頭、錄像機若干臺和投影機、顯示器、監視器若干臺之間的切換。
 AV(音視頻)切換矩陣
VGA(電腦信號)切換矩陣

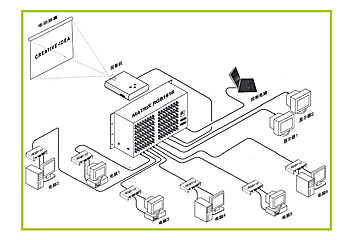

獨立的RGBHV分量輸入、輸出端子,每路分量信號單獨傳輸,單獨切換,實現邏輯矩陣功能,任意選擇搭配輸出切換。使信號傳輸衰減降至最低,使圖象信號能高保真的輸出。采用性能極高的專業矩陣處理芯片,自帶緩沖,圖象清晰無重影,內嵌智能控制及管理軟件,提供RS232控制接口發,方便用戶進行控制軟件的二次開發。如:多臺與會代表的電腦與多臺投影機、顯示器之間的切換組合。
 VGA(電腦信號)切換矩陣
矩陣信號傳輸介質

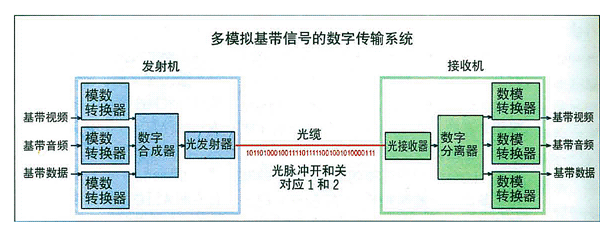

矩陣切換的信號一般分為AV信號,VGA,RGB信號等,這些信號主要的傳輸工具有射頻線,AV線,S-vidio線,VGA線,RGB線,雙絞線,光纖等。其中AV線的傳輸質量和距離都不高,但S-vidio線相比較而言較好,同時還有VGA信號,其可以傳輸20m,RGB可以傳輸80m,雙絞線傳輸300m左右,如使用這些傳輸工具傳輸較大的距離,則需要在中間加上放大器,但在傳輸距離上仍然受到影響,并且傳輸質量有很大的偏差。于是現在出現了光纖傳輸AV/VGA信號。利用光纖可以是信號傳輸較長的距離,不受自然環境的影響,信號的傳輸質量有著很大的提高。利用光纖傳輸的時候需要利用數模轉換技術把所有信號轉換成數字信號進行傳輸,其傳輸原理圖如下所示。

數字會議討論系統(數字會討系統) ,
一只麥克風兩只喇叭就能開一場大會,這是幾十年以來一直延用會議模式。在人類的交流過程中,單單是一個聲音的表現,遠遠不能滿足現代會議的要求。現代會議要的是簡潔明快的表達自己的意思,生動清晰的展示自己的產品,還要易于控制多變的現場環境等。因此,現在的會議硬件組織形式正在從傳統的模擬會議方式向數字會議過渡,配合大屏幕顯示系統、多媒體擴聲系統,組成所謂的"第三代會議系統"。

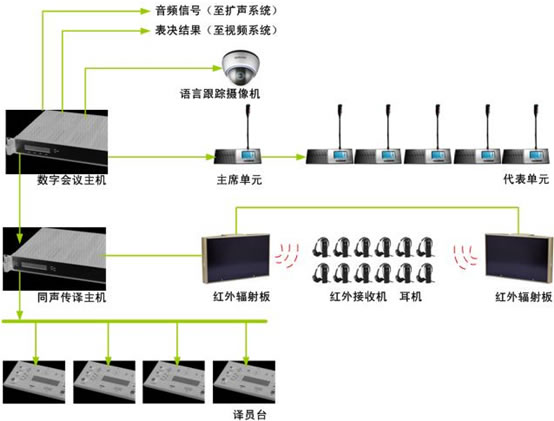

數字會議系統組成

 數字本地會議系統數字會議

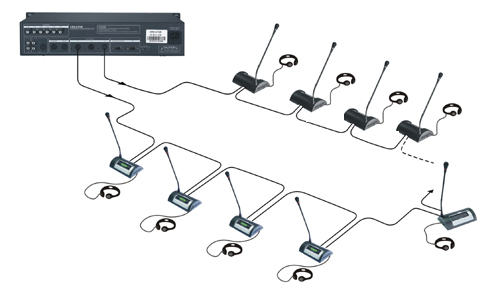

數字會議討論系統

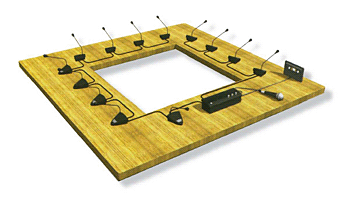

系統是采用手拉手式的硬件連接,并能夠選擇帶有不同功能模塊的代表單元話筒,以達到諸如:表決、話筒管理、同聲傳譯等各種功能。而且,因為其手拉手式的連接,可自由變換話筒的數量,升級方便。數字會議已經是當今標準的會議硬件組成方式
 數字會議
模擬會議討論
模擬會議是一種傳統的會議組織形式,也是大家最熟悉的會議形式,多只話筒一字排開都同時接入現場的電聲設備,與會者通過電聲設備獲取信息。
一般討論型會議
組成:會議中央控制器、主席機、代表機、投票器等。 功能:投票表決系統適用于須采用投票器表決計票的正式會議場所,本系統順應會議系統的發展潮流,克服了傳統會議系統的不足,打破了傳統的投票表決方式,采用硬件與軟件巧妙的結合,代表只需在座位上便可以進行投票表決,由電腦進行統計并將結果顯示出來。

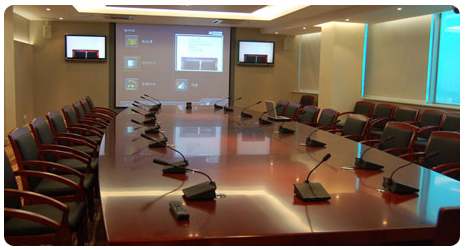

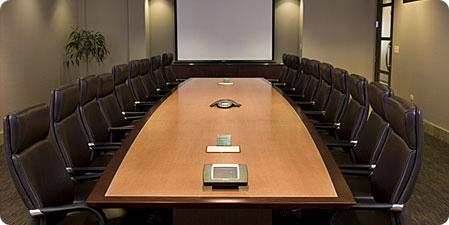

 一般討論會議室
同聲傳譯會議
組成:會議中央控制器、主席機、代表機、譯員機,紅外語種傳書部分等相關設備。 功能:本系統支持實現多種外語加一種母語的多種語言的同聲翻譯功能,與之兼容有譯員單元等,具有多功能,高音質,數據傳輸可靠保密等特點

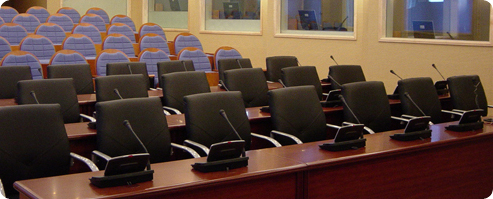

 同聲傳譯會議室
表決會議系統
組成:會議中央控制器、主席機、代表機、投票器等。 功能:投票表決系統適用于須采用投票器表決計票的正式會議場所,本系統順應會議系統的發展潮流,克服了傳統會議系統的不足,打破了傳統的投票表決方式,采用硬件與軟件巧妙的結合,代表只需在座位上便可以進行投票表決,由電腦進行統計并將結果顯示出來。
 會議表決系統連接圖
中央控制系統(智能控制、中控系統)
智能集中控制系統(中控系統)是用來集中控制單個或多個會議場所內所有設備,包括各種子系統及各種設備電源的開關、現場燈光的調節、屏幕的升降、窗簾的開合,各種多媒體設備的操作等等。用戶只需在一個彩色觸摸屏上即可實現對所有系統設備的控制操作。

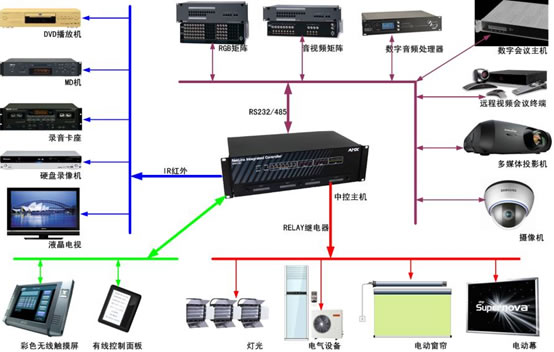

智能中央控制系統組成


中控系統網絡控制層
會利用網絡資源實現多個地點的網絡控制。運用專用硬件,連接至網絡。或者通過軟件進行遠程控制。分布在多個教室里的控制系統可以通過網絡線進行集中控制,甚至可以留有接口與幾千公里外的教室聯網,實現網絡控制。從而不用多個管理員到處去檢查設備的使用情況了。提高了管理效率,節省了大量的人力、物力。
中控系統本地界面層
在中控系統中,離我們最近的就是那些控制面板了,我們可以通過這些控制面板可以"隨心所控"了,
面板可以分為:觸摸屏系列,桌面觸摸面板系列,掛墻式觸摸 面板系列等。利用界面控制的優勢有:不像電腦開機等待時間長、在使用中死機、難以避免受病毒侵犯等,觸摸屏完全脫離電腦而單獨運行。無線彩色觸摸屏可以實 現無線射頻通訊,有效距離500英尺,可穿透墻壁,不需安裝布線。同時在面板中預設多種常用場景(投影場景、會議場景、演講場景)等等,使用者只需按一個 鍵就可以輕松完成全部控制。

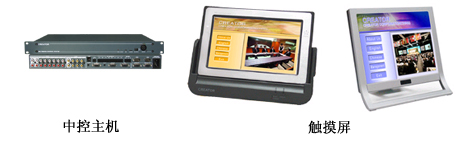

中控系統處理運算層
處理層有:專用工控主機、網絡主機等。處理設備層,即控制主機,它是所有控制流數據、控制代碼(紅外、串口代碼等)存儲、計算、輸入輸出的設備,它決定了整個控制系統的整體性能和檔次,它分為高端可編程、可擴展主機,和低端行業化一體主機。有了處理層的各種主機您就可以整合那些復雜的高科技設備,使他們按照您的意愿進行協調工作。控制主機等控制系統硬件設備允許保持24小時不間斷通電連續工作,無人值守也無需擔心。(如上圖主機)
中控系統功能模塊層
功能模塊層是一些處理運算層與不同的最終用戶類設備之間的中間模塊,它針對不同類別的最終用戶設備,運行不同的協議,來執行處理運算設備(即主機)傳送來 的執行指令,從而產生控制用戶設備的實際動作。模塊層有:調音模塊、調光模塊、紅外控制模塊、I/O開關量輸入/輸出模塊信號切換、RS232/485通 訊口等。
中控系統用戶設備層
用戶設備層包括:一切用戶按需要購置的強電、弱電、電子、影音等模擬或數字家電設備、專業設備
附:中央控制系統的具體介紹
中央控制系統是現代化的教學設施,該系統包含了全部電化教學、計算機輔助教學和演示的手段,是便于使用、效果理想的教學演示系統。它將錄像機、影碟機、計算機、視頻展臺、投影機等先進的視聽設備以及其他可遙控設備(如電動屏幕、電動窗簾、燈光等)有機地連接在一起,構成現代化視聽教學環境。系統由教師根據執教內容集中控制,能實現對各種設備常用功能的控制和視音頻切換操作,使教學的內容生動、形象和具體,克服了以往的呆板灌輸的教學形式。
中控系統的工作原理 中央控制系統采用多機通訊技術和系統集成技術,將被控設備按用戶實際操作要求進行組合,再將其對每個設備的最終操作過程集成為簡單的操作。總之,中央控制系統可以對錄像機、影碟機、視頻展臺、投影機、電動屏幕、電動窗簾等設備進行集中控制。
中控系統的基本組成
1、主機:起到接收觸摸屏的控制信號,解釋并執行的作用。
2、 彩色LCD觸摸:可直接預覽視,簡易快速地進行全程操控。
3、嵌墻式面板:通常安裝在門口,方便進出時操作。
4、音量控制模塊:用來控制音音響設備。
5、白熾燈調光器:用于控制、調節燈光設備。
6、強電繼電器模塊:用于控制電動吊架、屏幕、設備電源、日光燈等設備。
7、紅外發射棒:用于控制如DVD/錄像機/實物展臺紅外設備。
8、外置電源供應器:用于給所有設備供電。
目前,中央控制系統主要采用兩種形式:計算機軟件控制和純電路硬件控制。軟件控制界面活潑,純電路硬件控制操作簡便。用戶可根據自己的喜好,選擇其一或同時使用兩種方式。
中控系統的功能特點
電源控制:系統可集中控制多功能廳內各種電器設備的電源,室內燈光可分組控制。
節目預覽:教師可在播放一套節目的同時預覽下一套節目的內容,對下一套節目進行編輯選擇。
遠程遙控:教師可以通過紅外遙控器遠距離遙控正在使用的播放設備。
操作簡便:大屏幕液晶顯示、高亮度背光、輕觸按鍵、各種設備的操作指示用中文及通用的電教設備操作符表示,一看既會,操作直觀簡便,也可同時使用觸摸屏控制。
適應性強:系統對控制的媒體播放設備無任何限制,可充分利用學校原有的各種設備。
|
