近期公司對愛瑞達公司視頻會議系統方案的設計實施，完成得非常完美，以下是本次項目的精彩解析，給大家分享一下：

愛瑞達公司愛瑞達金融會議室，這是一個容納10-15人左右的小型多媒體會議室。設計原則以能舉辦各種類型的會議、培訓、報告、學術交流為目標，該系統的設計就是提供滿足以上功能實現的活動環境。根據客戶的需求以及我司的實際工程經驗，我們將整個會議系統分成以下幾個子系統：投影顯示系統、會議音響視訊系統、數字會議系統、中央集成控制系統等幾個主要部分。

充分考慮到用戶的投資，配置高性能的多功能會議系統，為使用者提供舒適、高效、布局合理和現代新穎的多媒體會議室，降低中國愛瑞達公司日常運行費用和提高運行管理的信息化水平。

總體來說，中國愛瑞達公司愛瑞達金融會議室多媒體系統具有如下特點：

◆具有先進性

·會議室系統內產品將選擇成熟的進口品牌主流產品，充分保證其先進性。

·中國愛瑞達公司愛瑞達金融會議室會議系統采用美國H-WIT第三代先進的新數字會議系統，能夠滿足現代會議室發言討論的要求。

◆具有可靠性和穩定性

·選用產品將能支持長時間連續工作，且運行穩定，低故障率。

◆具有實用性

·具有良好的性能價格比，在現行市場中有高競爭力，在兼顧良好性能的基礎上既考慮經濟性，又考慮系統的長期運行成本。

◆具有外觀時尚、先進性

·根據愛瑞達金融會議室現場勘察，我司工程師的合理設計，采用的系統結構是先進的、開放的體系結構，和系統使用當中的科學性。整個系統能體現當今會議技術的發展水平。愛瑞達金融會議室會議系統采用了我司代理的英國品牌AUDICA音箱，跟愛瑞達金融會議室的裝飾搭配，外觀時尚，精致，且獨一無二；音質細膩而富有層次感。

◆具有智能化

·能夠最大限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮，采用集中管理控制的模式，在滿足功能需求的基礎上操作方便、維護簡單、管理簡便。愛瑞達金融會議室會議系統采用了我司代理的合資品牌MAXLAB中央控制系統，實現對投影機吊架,投影幕等通過觸摸屏來進行集中控制。

◆具有可擴充性、可維護性原則

·要為系統以后的升級預留空間，系統維護是整個系統生命周期中所占比例最大的，要充分考慮結構設計的合理、規范對系統的維護可以在很短時間內完成。另外，在保證系統先進、可靠和高性能價格比的前提下，通過優化設計達到最經濟性的目標。愛瑞達金融會議室會議系統采用了日本著名品牌TOA D-901全數字音頻處理系統，采用插卡式，并且輸入輸出接口備份，體現了系統的可擴充性。

◆ 具有易操作、易管理原則

·提供良好的操作界面，方便用戶操作，提高系統自動化管理能力，降低勞動強度。通過中控系統的MAXLAB觸摸屏來進行集中管理和操作。

◆具有標準性

·根據國家廳堂擴聲系統設計的聲學特性指標標準，在空場穩態準峰值狀態下的最大聲壓級：

a、語言擴聲系統一級標準要≥90dB；

b、語言和音樂擴聲系統一級標準要達≥95dB；

c、聲場不均勻度要做到1.0kHz和4.0kHz時測量≤8dB；

d、傳聲增益在0.125~4.0 kHz的平均值要≥-8dB；

一、多媒體顯示系統

為保證會議室觀眾均能清晰觀看到圖文信息，我司設計如下：會議室中央采用120寸電動玻珠投影幕，配置一臺亮度高達4000流明的投影機。

120寸電動玻珠投影幕電源可接入中控系統的繼電器組，通過中控系統進行投影幕的升降控制。

桌面上預留隱藏式桌面插，隱藏式桌面插座內含投影機所用電源插座、RCA插座、Audio插座、15pin VGA插座。

二、數字會議系統

為適應當今社會發展需要和避免重復建設，會議室的會議系統應該實現數字化、網絡化、智能化，保證會議內容的豐富和高質量。數字會議以其簡單的系統處理和傳送數字信號成為目前世界上最為先進的會議系統。它是在同一根電纜 上實現多路同時發言功能。它對于所有類型的會議都提供靈活的管理，具有多功能、高音質、數據傳送保密等優點，可以對會議 的全過程實行全面的控制。

愛瑞達金融會議室發言討論系統選用美國H-WIT第三代新數字會議系統發言討論系統。共設11個發言席位，主席具有優先控制權當按下主席優先鍵后，所有正在發音的代表話筒被關斷，使主席的話筒比代表的話筒有優先發言權。

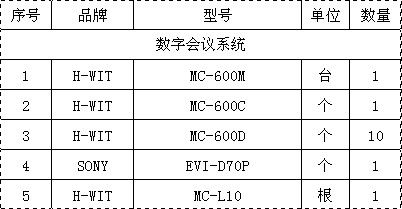

我司采用了H-WIT　C-600M數字會議主機，數字桌面式會議系統具有發言討論功能，1套主席單元H-WIT　MC-600C，1０套代表單元H-WIT　MC-600D；

系統配置1個SONY EVI-D70P高速快球，通過與中控系統的聯動，實現攝像智能追蹤。

三、擴聲系統

本會議室的擴聲是以語言擴聲為主，兼顧多媒體播放，因此，對聲音的要求：響亮、清晰、聽感飽滿。要達到較高的聲音清晰度，就必須要做到：⑴.直達聲與混響聲的能量之比要足夠高；⑵.聲音的指向性必須要均勻覆蓋全場且聲壓級要足夠大；⑶.最大程度的消除有害反射聲，使其不足以產生干擾。

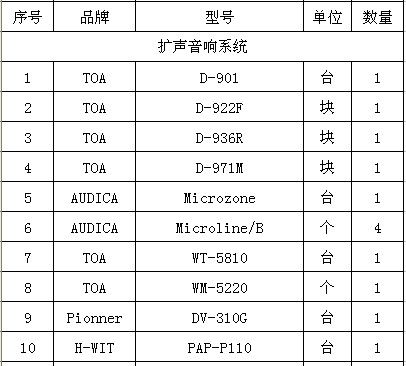

我們在這里，對于本擴聲系統設計我們采用了集中式擴聲的思路,在會議室的四角各吊掛安裝一只全頻音箱AUDICA　Microline/B。對于所有的MICRO系列音箱， 都有美觀造型和時尚外觀。柔和的造型，很好的融入會議室的裝修的環境。外層鍍銀，鋁制模具壓鑄而成。鐵柵結構可以保證音質的透明度和耐用性。

擴聲系統的處理系統采用TOA 的全數字音頻處理系統，其中，會議室內音源、包括數字會議話筒和DVD機等音源統一由音頻處理器進行處理，且通過與中控系統的聯動，實現控制聲音音量大小，達到會議室的智能化操作。

四、中央控制系統

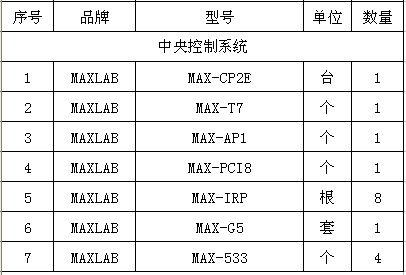

中控系統：配備網絡型集中控制主機，7寸無線WIFI觸摸屏、電源控制繼電器等，放置在總控制室。

只需輕按觸摸屏就可實現視/音頻切換、VGA切換，集中控制系統電源的開關；環境燈光的調節及開關；窗簾及投影幕布的開關、升降；可調節擴聲系統的音量及音質；通過紅外線可控制多種電器，如DVD、VCR及電視機、投影儀。還通過RS-232C輸出端口和RS-485控制端口控制任何連接于這些端口的設備。連接局域網或Internet可以實現在遠端甚至異地進行控制。

以７英寸無線彩色觸控屏幕（作為主控，可移動）為操作中心，控制系統的界面是漢化、可靠、便于操作、人性化、模式化的設計。

系統實現功能：

（1）能對室內視聽設備及廳內環境（照明燈光、窗簾）進行控制，整個視聽系統能在有線/無線觸摸屏上實現完整操作。

（2）設備電源控制：投影機、音源設備等的電源控制；

（3）所有音視頻播放設備遙控功能：開、關、播放、停止等；

（4）對矩陣切換器的所有控制功能，對輸入輸出各類矩陣中的信號源實施任意的切換，實現對音視頻信號的回放回顯、雙向互送；

（5）對燈光控制和亮度調節，預置多種場景燈光模式調光系統；

（6）對窗簾的控制：窗簾的開、關等。

四.系統小結

本項目系統重點設計思路：高度智能化的系統設計；

其設計集成化重點體現在會議控制中心：會議系統總控室是會議室各種信號的集中控制、管理中心。我司在本次設計中，將設備RGB矩陣、觸摸屏、中控繼電器，全部設備統一放置在總控室內安裝。

·多媒體顯示系統：隱藏式桌面插座內含投影機所用電源插座、RCA插座、Audio插座、15pin VGA插座，統一、方便。

·電子會議系統：采用美國H-WIT第三代MC新數字會議系統，另外，所有會議系統設備、會議室內照明，通過中央控制系統進行統一操控，無需繁瑣操作。

·擴聲系統：日本TOA高性能數字處理矩陣D-901替代往日設備繁多，操作復雜的模擬擴聲系統；所有相關設備進行集中控制，體現集成化設計思路。在信號集中處理方面，會議室內的音視頻信號通過音視頻矩陣D-901進行傳輸與回傳進行傳輸與回傳；實現會議室信號的互通、總控。

·中央控制系統：所有會議室堂設備，均可以通過觸摸屏進行統一操作，為保證無人誤操作，所有觸摸屏將從軟件及硬件上進行加密處理。

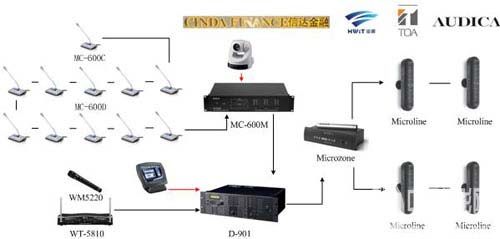

以下是系統連接示意圖:
