多媒體會議室已成為現代新型辦公建筑越來越重要的設計范疇,隨著時間的發展,對音視頻高質量和網絡化集成設計都提出了全新的概念。在參加了近年來較有影響的工程設計后,對一些高級別會議系統的要求有了以下認識。現代會議系統功能設計包括:大屏幕顯示功能、綜合會議

信號處理功能、發言及表決功能、擴聲及音響功能、視頻會議功能、會議設備集控功能、會議室門禁及預定功能。 一 顯示子系統功能設計 會議顯示子系統一般采用大屏幕超高亮度投影、DLP和桌面LCD液晶屏顯示相結合的方式。同步顯示與會議相關的圖像、圖形、圖片、文字
及語音信息資料。顯示系統可以支持視頻信號、各種制式的AV信號、TV射頻信號、各種分辨率的VGA信號,同時也支持電影的播放形式。會議顯
示系統支持“會議設備集控系統”進行本地的集中控制和網絡化分布式遙控操作。 視頻系統的預期指標
序號 系統設計內容 預期指標 1.圖像顯示參考標準 1.1 畫面照度標準 會議室750勒克斯標準 1.2 環境照度參考標準 會議室標準(30勒克斯) 1.3 環境對比度參考標準 1024x768 全彩和視頻標準(20:1)
根據最近視像距離等于圖像高度1.5倍,最遠視像距離等于圖像高度5倍(數據)7倍(視頻)的原則,來設計正面投影方式滿足會場所有方
位的視像要求。 由于部分發言人是無法看到圖像的,所以我們領導專門配置了預留等離子顯示器接口,放在他們的對面的中部。在主席臺2側配置適當?shù)牡?/P>
離子顯示器,用于他們對信號的觀看和下面觀眾的多畫面觀看需要。 畫面照度的預期指標: 為了兼顧各種一般用場合對環境照度的不同需求,環境照度定義為會議室環境:即最低單位照度為30勒克斯,對比度比值為1024×768全彩
視頻標準(20),根據正面投影機亮度=屏幕因素3.14*圖像面積×環境照度×對比度比值×屏幕增益的倒數的公式,可以得知: 投影機亮度=3.14*N米×30勒克斯×20×(1/2.5)=753.6N ANSI流明 考慮到會議室的實際照度和需要,必須提高亮度至2500-3000ANSI左右

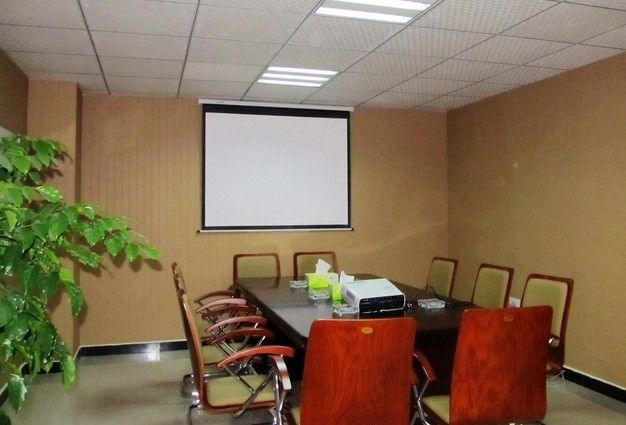

投影角度分析: 由于正面投影屏幕對投影光線不具備控制視角的作用,本系統對主席臺投影角度無特殊的要求,為了保證屏幕亮度最大的均勻性,建議采
用0%在軸投影方式,分布在正對投影幕布的地方,距離為7米左右,全部采用電動吊架隱藏安裝,與裝潢相配合。 視頻信號的帶寬計算:信號在沒有產生嚴重扭曲或損失傳輸時,需要的頻率總范圍。常用單位是KHz或MHz,如右圖是模擬音頻信號的頻響
范圍 20Hz~20KHz,通過計算可以得出模擬音頻信號的帶寬至少是19.98KHz。但是在音響行業一般會以“頻率響一般范圍”來描述,比如說某某
功放的頻率響一般范圍是20Hz~20KHz@±1dB。 復合視頻信號根據制式的不同,信號的帶寬也有一點差異,見下表:
PAL B/G/H PAL I PAL D PAL N PAL M NTSC SECAM 每幀線數 625線 625線 625線 625線 525線 525線 625線 行頻范圍KHz 15.625 15.625 15.625 15.625 15.750 15.734 15.625 場頻范圍Hz 50 50 50 50 60 60 50 彩色副載波MHz 4.43 4.43 4.43 3.58 3.58 3.58 4.40 信號帶寬MHz 5.5 6.0 6.5 4.5 4.5 4.5 6.5
我們?cè)O(shè)計復合視頻矩陣的帶寬為150MHz(-3dB,滿負載)。 計算機視頻信號的帶寬沒有統一的國際標準,根據美國TVONE公司的推薦經驗,可以通過如下公式進行簡易計算: 視頻帶寬=【(像素點×場頻)/2】×3 比如:已知XGA的像素點約786萬(1024×768),場頻是60Hz,代入公式可以得到:【(1024×768×60)/2】×3≈70.8MHz 多媒體信息接入:結合現代建筑藝術的高速發展和要求,對于流動或固定的信號輸入端口,我們?cè)谥飨_(tái)的臺口方位,使用主席臺上多媒
體信息輸入接口。 我們通過音視頻矩陣可以同時地路由任意輸入到任意或全部輸出。
|
