多媒體會議室LED顯示屏基礎維修檢測的方法及步驟
發布時間:2015-09-08     編輯:邦視科技

更多

1、多媒體會議室LED顯示屏短路檢測法,將萬用表調到短路檢測擋(一般具有報警功能,如導通則發出鳴叫聲),檢測是否有短路的現象出現,發現短路后應馬上解決,短路現象也是最常見的LED顯示屏模塊故障。有的通過觀察IC引腳和排針引腳就能發現。短路檢測應在電路斷電的情況下操作,避免損壞萬用表。這個方法是最常用到的方法,簡單、高效。90%的故障都可以通過這個方法檢測判斷。

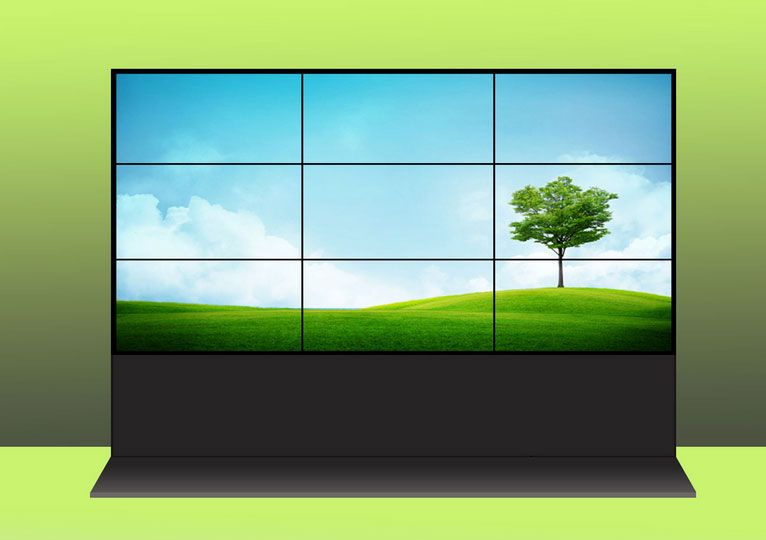

多媒體會議室LED顯示屏

  2、多媒體會議室LED顯示屏電阻檢測法,將萬用表調到電阻檔,檢測一塊正常的電路板的某點的到地電阻值,再檢測另一塊相同的電路板的同一個點測試與正常的電阻值是否有不同,若不同則就確定了問題的范圍。

  3、多媒體會議室LED顯示屏電壓檢測法,將萬用表調到電壓檔,檢測懷疑有問題的電路的某個點的到地電壓,比較是否與正常值相似,可以方便的確定問題的范圍。

  4、多媒體會議室LED顯示屏壓降檢測法,將萬用表調到二極管壓降檢測檔,因?yàn)樗械腎C都是由基本的眾多單元件組成,只是小型化了,所以在當它的某引腳上有電流通過時,就會在引腳上存在電壓降。一般同一型號的IC相同引腳上的壓降相似,根據引腳上的壓降值比較好壞,須在電路斷電的情況下操作。

  二、LED顯示屏維修必備工具

  1、電烙鐵+吸槍各1個,焊錫若干

  2、5V穩壓電源1個,給接收卡和維修的模組或者單元板供電

  3、電批1個,用于快速拆卸模組或者單元板

  4、電腦+發送卡,用于給接收卡發送程序

  5、接收卡+HUB板,用于觀測模組或者單元板故障現象

  6、萬用表一個,用于檢測模組或者單元板具體故障

  7、鑷子、剪刀、剪鉗各1把

  三、LED顯示屏維修基本步驟

  1、確定模組或者單元板使用的HUB板類型,這樣排線的接口定義才能一樣

  2、根據不同型號的模組或者單元板,給接收卡發送相應的程序,確保模組和單元板在正確的程序下顯示,這是找出故障原因的前提。一般PCB板上都會印有該模組或者單元板的型號。

  3、觀測模組或者單元板現象,確定初步故障。例如常見的瞎燈,串點,小方塊等。

  4、使用萬用表找出故障,主要是利用上面的短路檢測法,對芯片和燈腳之間進行檢測。

  5、再次檢測。
