在多媒體會議室投影機實際安裝環境中，我們需要對現場安裝環境做初步檢驗，如供電環境，接地情況等等；如果現場供電接地異常，常常會對電器設備造成一定的影響，嚴重時會導致設備燒毀而無法正常工作，以下就是對現場環境的一些簡單測試方案及解決方案。

多媒體會議室供電系統測量確認

一、接線安裝過程的操作建議及確認事項

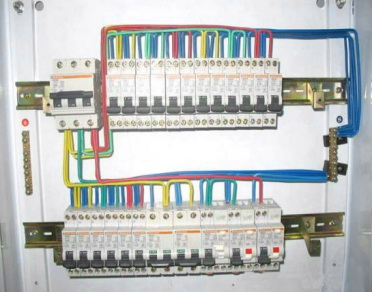

1. 在配電箱中，注意三相火線L1/L2/L3，需要用黃綠紅三色，見下圖，用于簡單直觀地分配負載，讓三相負載平衡一些；

2. 零線N用藍色，并用旁邊的并聯銅條有序地安裝擰緊，最好做到橫豎直角，井井有條；

3. 380VAC轉220VAC配線安裝完成后，下排各路輸出空開開關，先確保在斷開狀態；

4. 再打開輸入三相開關，并用萬用表量測每個輸出開關輸入端的火零L-N電壓是否在200-240VAC之間;

5. 空載時，量測零線N對大地PE的零地N-PE電壓是否小于3VAC;

6. 檢查都OK后，確保排插開關上沒有接用電設備，再打開輸出開關，量測每個排插開關電壓火零L-N電壓，零地N-PE電壓是否正常；

7. 正常后，關閉排插開關，插上工程機產品，再打開排插開關檢查；

8. 帶上所有負載后，量測零地N-PE電壓是否小于5VAC，如果零地電壓過大，說明三相負載很不平衡，可以調配負載均勻性，或加粗零線線材；

9. 配電連接過程，涉及人身安全，最好有雙人交叉檢查為妙。

二、多媒體會議室電網電壓穩定性測驗和防護建議：

1. 因工程機在多數情況下是采用工業用電供電，穩定性可能會差一些，如初步測量市電電網波動比較大時，可用示波器監控一段時間（連續48H），可滾動模式或高壓觸發模式，看最大最小電壓；

2. 對偏遠山區或小水電供電的地區，因傳輸線損因素，可能會導致用電高峰（如早上7時-9時）電壓低，用電低峰（如晚上22時-早上6時）電壓飄高，有些甚至可能到320VAC；

3. 這種情況下，建議增加交流穩壓器供電，隔離波動的交流電網。

三、電網干擾雜波電壓測驗和防護建議：

1.如使用環境是在工業或建筑施工場所，如有電焊機，電動打樁機，帶大型電機的生產車間等；電網可能有脈沖電壓或浪涌尖峰電壓等，可用示波器的觸發模式（調節到US檔）捕獲；

2.如使用環境是常年雷雨區，電網可能有雷擊浪涌脈沖電壓等；

3.這種情況下，建議增加電源浪涌防護器，吸收可能的脈沖及尖峰電網電壓，保護產品。

接地測量

一、電阻測量

1.萬用表打到“電阻檔”；

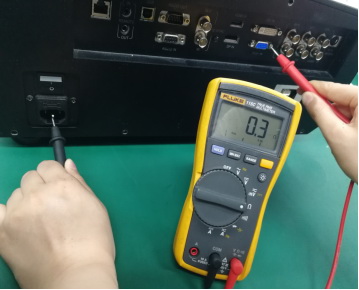

2.測量投影機供電接口“地線”腳與信號端口（如VGA/HDMI/DVI）外殼之間的電阻，正常值一般為幾歐姆；

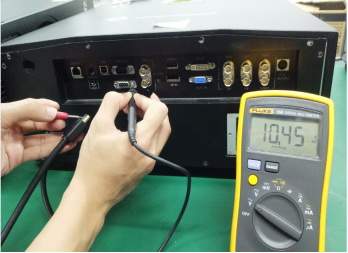

3.信號源和投影機分別連接電源線，一只表筆接在投影機端口螺柱上，另一只表筆接在信號線（VGA/HDMI等）插頭外殼上，測量信號線外殼與投影機端口外殼之間的電阻值，正常值一般在10歐以內（線長的話30歐也正常）。圖示如下：

二、電壓測量

1.信號源和投影機分別連接電源線；

2.萬用表打到“交流電壓檔”；

3.一只表筆接在投影機端口螺柱上，另一只表筆接在信號線（VGA/HDMI等）插頭外殼上，測量信號線外殼與投影機端口外殼之間的電壓。

正常值：10VAC以內或左右（因萬用表不同稍有差異）

如果測試后發現接地不良如何操作：

1. 要求現場電路改造，完善電路設計保護供電環境的安全；

2. 增加光電隔離器。

光電隔離器原理：

整體信號流動為：電信號---光信號---電信號，中間通過光信號的傳輸，只傳輸信息，對前后兩端的電平進行了隔離，所以在光電隔離器輸入輸出兩端電平不一致的情況下模塊也可以正常工作，正常的傳輸信息。

光電隔離器為何能避免燒壞？

增加隔離器后在插上串口線，相當于將隔離地與大地G連接，因為隔離器的存在，電壓的部分不會與大地GND連通，隔離作用阻止了電流的產生，故不會有電流流過串口電流導致燒壞。
