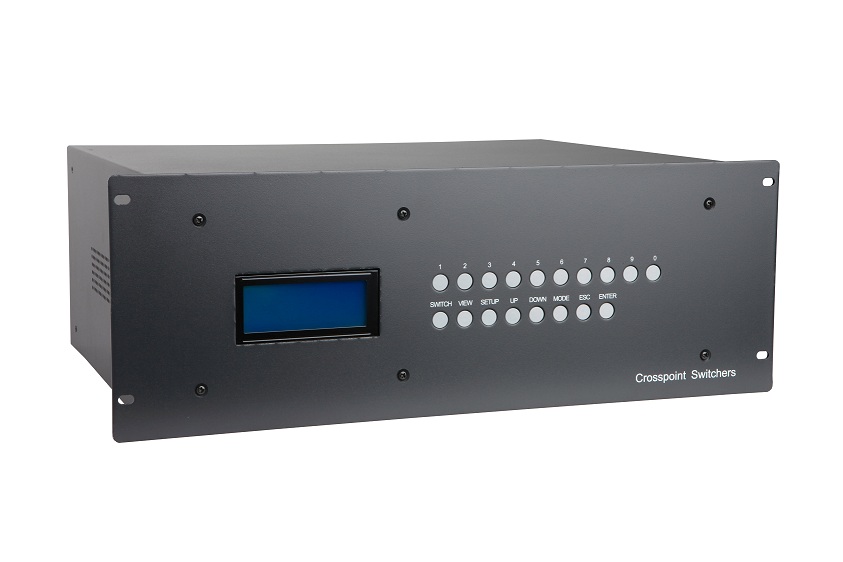

B.E.S.E VGA矩陣
B.E.S.E 32/16/8/4進32/16/8/4出VGA矩陣切換器。采用VGA15HDF輸入、輸出端子，內部采用高帶寬矩陣開關芯片，實現邏輯矩陣功能，任意選擇搭配輸出切換，自帶緩沖，輸出更加穩定，圖象清晰無重影，使信號傳輸衰減降至最低，確保圖象信號能高保真輸出。內嵌智能控制，提供RS232控制接口，方便用戶與各種遠端控制設備（如快思聰、AMX、CP-PGM、思美特）配合使用。提供RS232環出接口，可以讓多臺矩陣級聯使用，以擴充多路端口。同時具有手動面板、掉電現場保護功能、狀態存儲記憶。
產品性能：
特性
增益
0dB
帶寬
350MH（-3Db）滿載
亮色度干擾
-55dB@5Mhz
微分相位
0.05%(RL=150Ω)
微分增益
最大傳播延時
5Ns(±1nS)
切換速度
≤180ns
視頻輸入
信號類型
32/16/8/4路計算機信號
接口
VGA15HDF接口
最小電平
0.5Vp-p
最大電平
1.0Vp-p
阻抗
75Ω
回波損耗
-30Db@5MHz
視頻輸出
輸出電平
0.7Vp-p
直流補償
最大5mV
同步信號
輸入/輸出信號類型
TTL
輸入電平
0V-5.0Vp-p:4.0v
TTL: 5Vp-p
輸入阻抗
510Ω
輸出阻抗
75 Ω
極性
正或負（與輸入完全一致）
控制類型
串行控制接口
RS-232，9-針母D型接口
波特率與協議波特率
9600
數據位
8位
停止位
1，無奇偶校驗位
串行控制口結構
2=TX，3=RX，5=GND
