視頻 |
輸入信號類型 | HDMI 支持 HDR10、HDR10+、杜比視界、深色、4K60 4:4:4 支持1, 2(DVI和雙模顯示端口™接口兼容3) |
輸出信號類型 | 支持 HDR10、HDR10+、杜比視界、深色和 4K60 4:4:4 支持的 HDMI1, 2(兼容 DVI4) |
開關 | 4x2 數字視音頻切換器 |
復制保護 | HDCP 2.3 |
最大分辨率 | 下表列出了常用解決方案。 |
掃描類型分辨率幀速率顏色采樣顏色深度進步4096x2160 DCI 4K和 3840x2160 4K 超高清24赫茲4:4:436 位30赫茲4:4:436 位60赫茲4:2:236 位60赫茲4:4:424 位2560x1600 六角星60赫茲4:4:436 位1920x1080 高清 1080p60赫茲4:4:436 位隔行掃描(僅限輸入)1920x1080 高清 1080i30赫茲4:4:436 位注意:在像素時鐘速率高達 600 MHz 時,支持寬度不超過 4096 像素、高度不超過 2160 像素的自定義分辨率。 |
音頻 - 常規 |
數模轉換 | 24 位 48 千赫 |
頻率響應 | ±0.5 分貝,20 赫茲至 20 千赫 |
砰砰砰+不 | <0.005%, 1 千赫, 10 分貝伏 |
信噪比 | >95 dB,10 dBV,20 Hz 至 20 KHz,A 加權 |
串音 | ≤90 dB,1 KHz,僅適用于多個輸入 |
立體聲分離 | ≤80 分貝,20 赫茲至 20 千赫 |
音頻 - 源輸入 |
輸入信號類型 | HDMI(兼容雙模顯示端口接口)3) |
格式 | 杜比數字®、杜比數字 EX、杜比數字+、杜比® TrueHD、杜比全景聲®、DTS®、DTS-ES、DTS 96/24、DTS 高清®高分辨率、DTS-HD 主音頻、DTS:X®、LPCM 多達 8 個通道 |
音頻 - 數字輸出 |
輸出信號類型 | 高清米 |
格式 | 杜比數字、杜比數字 EX、杜比數字+、杜比 TrueHD、杜比全景聲、DTS、DTS-ES、DTS 96/24、DTS 高清高分辨率、DTS-HD 主音頻、DTS:X、LPCM 多達 8 個通道 |
源 | -80 dB 至 +20 dB 調節范圍,外加靜音 |
主卷 | -80 dB 至 +20 dB 調節范圍,外加靜音 |
音頻 - 模擬線路輸出 |
輸出信號類型/格式 | 立體聲 2 聲道 |
音量控制 | -80 dB 至 +20 dB 調節范圍,以及靜音、單聲道和立體聲 |
通信 |
以太網 | 100/1000 Mbps、自動切換、自動協商、自動發現、全/半雙工、DHCP、Web 瀏覽器設置和控制、快思聰控制系統集成、IEEE 802.1X、安全 CIP、身份驗證、SSH/SSL、TLS |
無線充電 | 用于固件加載和配置管理,并為 USB 供電設備供電 |
高清米 | HDCP 2.3, EDID, CEC |
連接 |
1-4 寸高清米 | (4) 19針A型連接器,母頭; HDMI 數字視頻/音頻輸入(DVI 和雙模顯示端口接口兼容3) |
高清輸出 1-2 | (2) 19針A型連接器,母頭; HDMI 數字視頻/音頻輸出(兼容 DVI)4) |
音頻輸出,輔助 1-2 | (2) 5 針 3.5 mm 可拆卸接線端子; 平衡/不平衡立體聲線路電平音頻輸出; 輸出阻抗:<100歐姆; 最大輸出電平:4 Vrms 平衡,2 Vrms 不平衡 |
局域網 PoE | (1) 8 針 RJ-45 連接器,母頭; 100BASE-TX/1000BASE-T 以太網端口; PoE(以太網供電)供電設備 (PD) 端口; 符合 IEEE 802.3at 類型 1(802.3af 兼容)0 類 (12.95 W) 標準5 |
24 VDC 0.75 A | (1) 2.1 x 5.5 毫米直流電源接口; 24 VDC 電源輸入; PW-2407WU 電源組(單獨出售) |
服務 | (1) USB A型母頭; 用于固件加載和配置管理; 還可為 USB 供電設備提供高達 5 V 500 mA 的電源 |
G | (1) 6-32 螺釘,機箱接地接線片 |

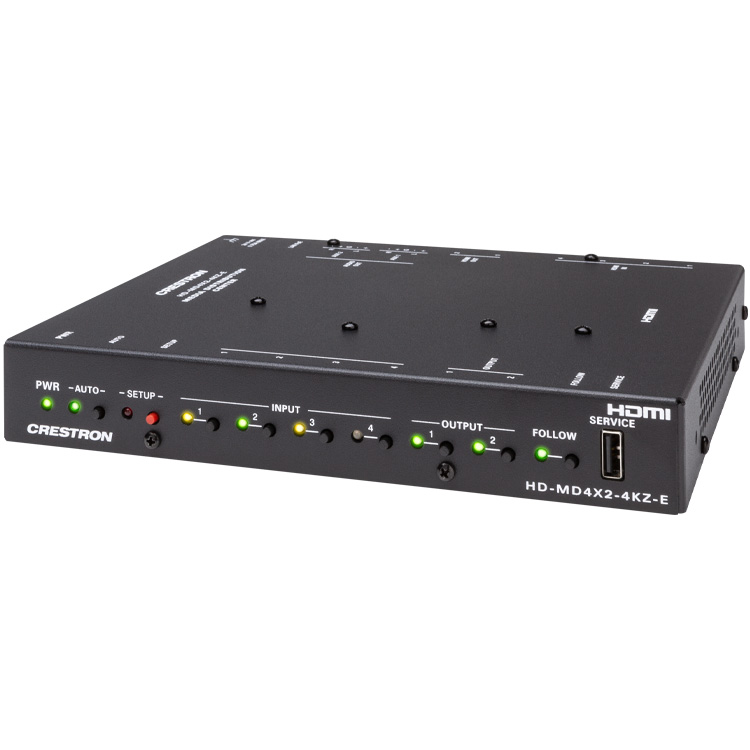

控件和指示器 |
壓水堆 | (1) 指示燈。琥珀色表示設備正在啟動。綠色表示設備正在運行。 |
自動 | (1) 按鈕用于啟用或禁用自動切換,(1) 綠色 LED 表示已啟用自動切換 |
輸入 1-4 | (4) 用于手動輸入選擇的按鈕和 (4) 個 LED。綠色表示相應的輸入路由到輸出。 琥珀色表示在相應的輸入端檢測到源,但未路由到輸出。 |
輸出 1-2 | (2) 用于手動輸出選擇的按鈕和 (2) 個 LED。綠色表示檢測到顯示器或其他目標設備,并且相應的輸出正在傳輸視頻。琥珀色表示檢測到顯示器或其他目標設備,但未將視頻路由到相應的輸出。 |
跟隨 | (1) 用于啟用或禁用跟隨輸出模式的按鈕和 (1) 個 LED。綠色表示啟用了“跟隨輸出”模式,這 將導致選定的 HDMI 輸入同時路由到兩個 HDMI 輸出。 |
設置 | (1) 紅色 LED 和 (1) 個按鈕,用于在連接的 HDMI 輸出上顯示 IP 地址 |
以太網 | 2 個 RJ-45 局域網連接器上的指示燈。 鏈路狀態 LED:綠色表示已建立 100BASE-TX 鏈路。琥珀色表示已建立 1000BASE-T 鏈路。 以太網活動 LED:呈琥珀色閃爍表示以太網活動。 |
權力 |
坡 | IEEE 802.3at 類型 1(802.3af 兼容)0 類 (12.95 W) 標準,能夠由 PoE 供電設備 (PSE) 供電5 |
電源組(可選) | 0.75 A @ 24 V 直流; 100-240 伏交流電,50/60 赫茲; 型號: PW-2407WU (單獨出售) |
功耗 | 12 W 典型值 |
環境的 |
溫度 | 0° 至 40° C (32° 至 104° F) |
濕度 | 10% 至 90% 相對濕度(無冷凝) |
散熱 | 典型值為 40 英熱單位/小時 |
噪聲 | 不適用(無風扇) |
建設 |
底盤 | 金屬,黑色表面,通風側面 |
安裝 | 表面安裝或連接到單個機架導軌 |
尺寸 |
高度 | 8.52 英寸(217 毫米) |
寬度 | 7.0 英寸(178 毫米) |
深度 | 1.34 英寸(34 毫米) |
重量 |
1.8 磅(0.82 千克) |
合規 |
監管模式 | M201946001 |
必維國際檢驗集團(Bureau Veritas)上市于美國和加拿大,IC,CE,F(xiàn)CC Part 15 B類數字設備 |
