通信 |
以太網 | 100/1000 Mbps、自動切換、自動協商、自動發現、全雙工/半雙工、TCP/IP、UDP/IP、DHCP、SSL、TLS7、SSH、SFTP(SSH 文件傳輸協議)、IEEE 802.1x、Active Directory 身份驗證、HTTPS Web 瀏覽器設置和 XiO 云服務,符合 802.3af 標準 |
網絡 | 通過以太網:IPv4、mDNS、TLS、AES1 |
無線主機 | USB 2.0 用于連接 USB 會議外設; USB 3.0,用于連接 USB 會議外設 |
無線設備 | USB 3.0 用于計算機控制臺(安裝程序設置和固件更新)或會議系統 |
RS-232型 | 雙向顯示設備控制,波特率高達 115.2k,具有硬件和軟件握手功能 |
紅外/串行 | 通過高達 1.1 MHz 的紅外或高達 19.2k 波特的串行 TTL/RS-232 (0-5V) 進行單向顯示設備控制 |
硬盤輸入 | HDCP 1.4, EDID; 支持 HDCP 和 EDID 的管理 |
高清輸出 | HDCP 2.2, EDID, CEC; 支持 HDCP 和 EDID 的管理 |
操作系統 |
操作系統支持 | 蘋果® iOS®, Android™, Windows 8, Windows 10, macOS®, Chrome OS™ |
視頻幀速率 | 最高 30 fps,支持
音頻 注意:Android 設備不支持音頻。 |
輸出分辨率 | 640x480@60Hz、800x600@60Hz、1024x768@60Hz、1280x720@50Hz (720p50)、1280x720@60Hz (720p60)、1280x800@60Hz、1366x768@60Hz、1440x900@60Hz、1600x900@60Hz、1600x1200@60Hz、1680x1050@60Hz、1920x1080@50Hz (1080p50)、1920x1080@60Hz (1080p60)
注:所有視頻輸入都將縮放至選定的 HDMI 輸出分辨率。 |
比特率峰值 | 0.25 到 8.5 Mbps,根據內容復雜程度而可變 |
平均比特率 | 1.4 Mbps 典型
值: |
音頻格式 | 立體聲 |
視頻 |
輸入信號類型 | AirMedia,HDMI(DVI和Dual-Mode DisplayPort™兼容)2),Kaptivo(即將推出); 使用 AirMedia Canvas 同時顯示多達四個信號源3 |
最大輸入分辨率 | 硬盤輸入: 1920x1080@60Hz (高清 1080p60); AirMedia 演示文稿: 1920x1080@30Hz (1080p30)
注: |
輸出信號類型 | HDMI(兼容 DVI)2) |
HDMI 輸出分辨率 | 1280x720@50Hz (720p50), 1280x720@60Hz (720p60), 1280x800@60Hz,81366x768@60Hz,81440x900@60Hz,81600x900@60Hz,81680x1050@60Hz 1600x1200@60Hz,81920x1080@50Hz (1080p50)、1920x1080@60Hz (1080p60)、3840x2160@30Hz (2160p30)、3840x2160@50Hz (2160p50)、3840x2160@60Hz (2160p60)
注意:所有視頻輸入都將縮放至選定的 HDMI 輸出分辨率。 |
背景和徽標文件支持 | GIF, JPEG, PNG |
音頻 |
輸入信號類型 | AirMedia, HDMI (兼容雙模顯示端口™)2) |
輸出信號類型 | 高清米 |
輸入/輸出格式 | 2 通道 LPCM |
注:音頻輸入信號無需任何處理即可傳遞到輸出。音量控制功能要求顯示設備具有離散的音量、調高、調低和靜音命令,可通過 CEC、IP、IR 或 RS-232 獲得。 |
連接 |

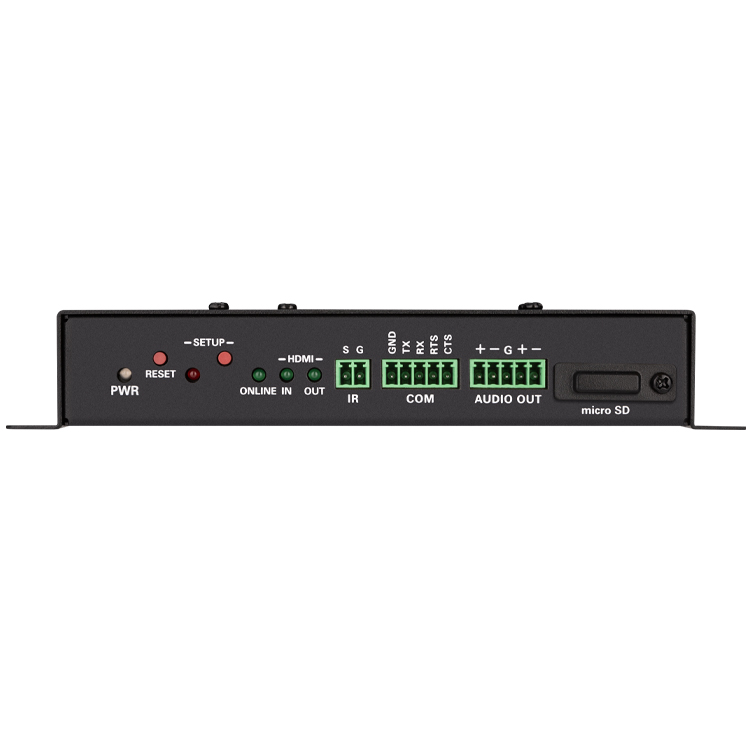

紅外 | (1) 2 針 3.5 mm 可拆卸接線端子; 紅外/串行輸出端口,用于顯示設備控制; 紅外輸出高達1.1兆赫; 單路串行 TTL/RS-232 (0-5V) 高達 19200 波特
注意:未使用 IR 端口 #2。IRP2 發射器單獨出售。 |
通訊 | (1) 5 針 3.5 mm 可拆卸端子塊; 雙向RS-232端口,用于顯示設備控制; 高達 115.2k 波特率,硬件和軟件握手支持 |
音頻輸出 | (1) 5 針 3.5 mm 可拆卸端子塊; 平衡/不平衡立體聲線路電平音頻輸出; 最大輸出電平:4 Vrms平衡,2 Vrms不平衡; 輸出阻抗:200歐姆平衡,100歐姆不平衡 |
微固態硬盤 | 供將來使用 |

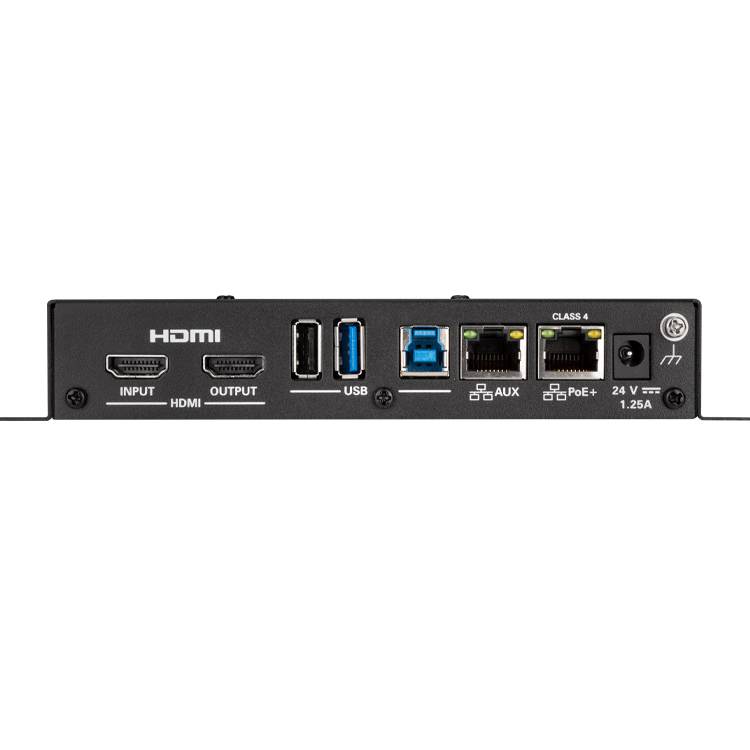

硬盤輸入 | (1) HDMI A型連接器; 數字視頻/音頻輸入; (DVI和雙模DisplayPort兼容2) |
高清輸出 | (1) HDMI A型連接器; HDMI 數字視頻/音頻輸出 (兼容 DVI)2) |
無線充電 | (2) USB A型連接器; 供將來使用 (1)個USB B型連接器; 用于計算機控制臺的 USB 3.0 設備端口 |
局域網 PoE+ | (1) 8 針 RJ-45 連接器; 100Base-TX/1000Base-T 以太網端口和 PoE+ 4 類 |
蘭奧克斯 | (1) 8 針 RJ-45 連接器; 100Base-TX/1000Base-T 以太網端口; 連接到輔助、僅限來賓的網絡 |
24V 直流 1.25A | (1) 2.1 x 5.5 毫米直流電源接口; 24V直流電源輸入; PW-2412WU 電源組單獨出售 |
控件和指示器 |
壓水堆 | (1) 綠色 LED,表示通過本地電源組或 PoE+ 提供的工作電源 |
重置 | (1) 用于硬件復位的嵌入式按鈕 |
設置 | (1) 綠色 LED 和 (1) 嵌入式按鈕,用于在屏幕上顯示 IP 地址 |
在線 | (1) 綠色 LED,表示控制系統連接 |
硬盤輸入/輸出 | (2) 綠色 LED,指示 HDMI 輸入/輸出端存在 HDMI 信號 |
微固態硬盤 | 供將來使用 |
局域網 PoE+ | (2) 個 LED,綠色 LED 指示以太網鏈路狀態,琥珀色 LED 指示以太網活動 |
蘭奧克斯 | (2) 個 LED,綠色 LED 指示以太網鏈路狀態,琥珀色 LED 指示以太網活動 |
功耗 |
以太網供電 | IEEE 802.3af 4 類用電設備 |
電源組(單獨出售) | 輸入: 100-240VAC, 50/60 Hz; 輸出: 1.25A @ 24V 直流; 型號: PW-2412WU |
功耗 | 14 瓦(典型) |
環境 |
溫度 | -0° 至 40° C (32° 至 104°F) |
濕度 | 10% 至 90% 相對濕度(無冷凝) |
散熱 | 47.8 英熱單位/小時 |
安裝 |
底盤 | 金屬,黑色表面,帶 (2) 個整體安裝法蘭,通風側面 |
安裝 | 獨立式、表面貼裝或連接到單個機架導軌 |
尺寸 |
高度 | 1.26 英寸(33 毫米) |
寬度 | 7.40 英寸(188 毫米) |
深度 | 6.42 英寸(163 毫米) |
重量 |
1.9 磅(0.86 千克) |
合規 |
監管型號:M202011001 UL® 認證,適用于美國和加拿大,CE,IC,FCC 第 15 部分 B 類數字設備 |
