| 視頻 |
| 開關 | 2x1+1（發射器2路輸入+接收機1路輸入）手動或自動切換，音頻跟隨視頻，快思聰快速切換高清技術 |
| 定標器 | 高清視頻縮放器和去隔行器、降噪、3：2/2：2 下拉檢測和恢復、寬高比選擇、VGA 相位/時鐘和 H/V 位置調整、圖像和 RGB 顏色調整 |
| 輸入信號類型 | HDMI w/Deep Color（DVI和雙模DisplayPort兼容）[2]）， VGA/RGB （RGBHV， RGBS， RGsB）， component （YPbPr）[3] |
| 輸出信號類型 | 帶深色的 HDMI（兼容 DVI）[5]) |
| 復制保護 | HDCP 1.4 |
| 最大輸入分辨率輸入類型掃描類型分辨率幀速率高清米進步1920x1200 五十一60赫茲1920x1080 高清 1080p60赫茲交錯1920x1080 高清 1080i30赫茲VGA/RGB進步1600x120060赫茲1920x1200 五十一60赫茲元件進步1920x1080 高清 1080p60赫茲交錯1920x1080 高清 1080i30赫茲注：圖中顯示了常見的分辨率。支持其他自定義分辨率，像素時鐘速率高達 165 MHz |
| 縮放器輸出分辨率，HDMI，逐行掃描 | 自動、640x480@60Hz、720x480@60Hz （480p）、720x576@50Hz （576p）、800x600@60Hz、840x480@60Hz、1024x768@60Hz、1280x720@50/60Hz （720p50/60）、1280x768@60Hz[9]、1280x800@60Hz[9]、1280x960@60Hz、1280x1024@60Hz、1360x768@60Hz、1366x768@60Hz[9]、1400x1050@60Hz[9]、1440x900@60Hz[9]、1600x900@60Hz[10]、1600x1200@60Hz、1680x1050@60Hz[9]、 1920x1080@30/50/60Hz （1080p30/50/60）， 1920x1200@60Hz[10] |
| 縮放器輸出分辨率，HDMI，隔行掃描 | 汽車， 480i， 576i， 1080i25， 1080i30 |
| 音頻 |
| 輸入信號類型 | HDMI（兼容雙模顯示端口）[2]），模擬立體聲 |
| 輸出信號類型 | HDMI，模擬立體聲[6] |
| 數字格式 | 杜比數字， 杜比數字 EX， DTS， DTS ES， DTS 96/24， LPCM 高達 8 個通道 |
| 模擬格式 | 立體聲 2 聲道[6] |
| 模數轉換 | 24 位 48 千赫 |
| 數模轉換 | 24 位 48 千赫 |
| 模擬輸出音量 | -80 至 +20 dB 電平調節范圍，外加靜音 |
| 模擬輸出唇形同步延遲 | 0 至 150 ms（采樣率超過 48 kHz 的輸入信號的最大延遲時間縮短） |
| 模擬輸入性能 | 頻率響應： 20 Hz 至 20 kHz ±0.75 dB;
信噪比： >90 dB， 20 Hz 至 20 kHz A 加權;
THD+N： <0.006% @ 1 千赫;
立體聲分離： >80 dB |
| 模擬輸出性能 | 頻率響應： 20 Hz 至 20 kHz ±0.5 dB;
信噪比： >95 dB， 20 Hz 至 20 kHz A 加權;
THD+N： <0.005% @ 1 千赫;
立體聲分離： >80 dB |
| 通信 |
| 以太網 | 10/100 Mbps、自動切換、自動協商、自動發現、全/半雙工、DHCP、網頁瀏覽器設置和控制、信思聰控制系統集成 |
| RS-232型 | 2 路設備控制和監控，波特率高達 115.2k，具有硬件和軟件握手功能 |
| 紅外 | 通過紅外線進行單向設備控制，最高可達 60 kHz |
| 高清米 | HDCP 1.4， EDID， CEC |
| DM 精簡版鏈接 | 僅用于 TX 和 RX 之間連接的專有鏈路 |
| 注意：支持 HDCP 和 EDID 的管理;支持在連接的 HDMI 設備和控制系統之間管理 CEC |

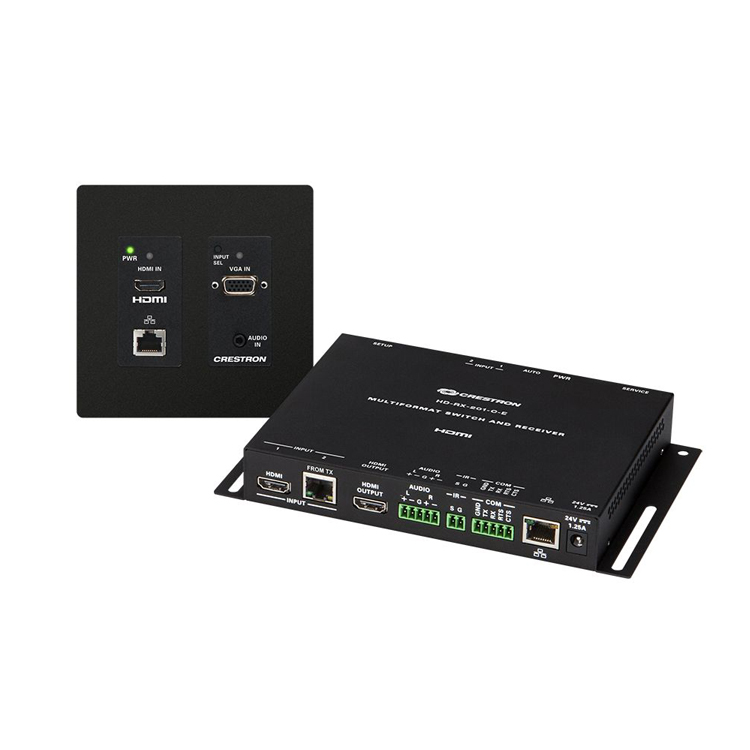

| 發射器上的連接器 （HD-TX-201-C-2G-E） |
| 高清輸入 | （1） HDMI A型連接器，母頭;
HDMI數字視頻/音頻輸入（DVI和雙模顯示端口兼容）[2]) |
| VGA IN | （1） HD15 連接器，母頭;
RGB （VGA） 或分量視頻輸入[3];
格式： RGBHV， RGBS， RGsB， YPbPr |
| 音頻輸入 | （1） 3.5 毫米 TRS 迷你電話插孔;
不平衡的立體聲線路電平音頻輸入[4];
最大輸入電平： 2 Vrms;
輸入阻抗：44k 歐姆 |
| 局域網（前） | （1） 8 針 RJ45 連接器，母頭;
被動直通到后面板局域網插孔;
請參閱下面的“局域網（后部）”規格 |
| 服務（右側） | （1） USB A型連接器，母頭;
僅供工廠使用 |
| 轉接（后置） | （1） 8 針 RJ45 連接器，母頭，屏蔽;
用于連接到 HD-RX-201-C-E 接收器的鏈路端口[1] |
| 24V 直流 1.25A（后置） | （2） 外螺絲端子;
未使用 |
| 局域網（后部） | （1） 8 針 RJ45 連接器，母頭;
被動直通到前面板局域網插孔;
兼容電纜標準： CAT5e， CAT6， CAT6a;
低電平接觸電阻：100 mΩ（最大值）;
絕緣電阻：500伏直流時最小500 mΩ;
介電耐受電壓：觸點和外殼之間1000伏交流電;
額定電壓： 125 伏交流電;
額定電流： 1.5 安培;
PoE 兼容性：IEEE 802.3at PoE & PoE+;
插入力：最大22 N;
保持力：最小 76 N |
| 接收器上的連接器 （HD-RX-201-C-E） |
| HDMI，輸入 1 | （1） HDMI A型連接器，母頭;
HDMI數字視頻/音頻輸入（DVI和雙模顯示端口兼容）[2]) |
| 從 TX，輸入 2 | （1） 8 針 RJ45 連接器，母頭，屏蔽;
用于連接到 HD-TX-201-C-2G-E 發射器的鏈路端口[1];
最大電纜長度：230 英尺（70 米） |
| 高清輸出 | （1） HDMI A型連接器，母頭;
HDMI 數字視頻/音頻輸出（兼容 DVI）[5]) |
| 音頻 L/R | （1） 5 針 3.5 mm 可拆卸端子塊;
平衡/非平衡立體聲線路電平音頻輸出[6];
最大輸出電平：4 Vrms平衡，2 Vrms不平衡;
輸出阻抗：200歐姆平衡，100歐姆不平衡 |
| 紅外 | （1） 2 針 3.5 mm 可拆卸接線端子;
紅外輸出控制端口;
支持高達60千赫的紅外;
IRP2 發射器單獨出售;
注意：無需控制系統即可對顯示設備進行電源開/關控制，或對任何具有控制系統的設備進行完全可編程的控制 |
| 通訊 | （1） 5 針 3.5 mm 可拆卸端子塊;
雙向 RS-232 端口;
支持RS-232高達115.2k波特率，軟硬件握手;
注意：無需控制系統即可對顯示設備進行電源開/關控制，或對任何具有控制系統的設備進行完全可編程的控制 |
| 局域網 | （1） 8 針 RJ45 連接器，母頭;
10Base-T/100Base-TX 以太網端口 |
| 24V 直流 1.25A | （1） 2.1 x 5.5 毫米直流電源接口;
24伏直流電源輸入;
包括PW-2412WU電源組;
注意：此連接為接收器和發射器供電 |
| 服務 | （1） USB A型連接器，母頭;
僅供工廠使用 |
| 發射器的控制和指示器（HD-TX-201-C-2G-E） |
| 壓水堆 | （1） 雙色綠色/琥珀色 LED，表示工作電源由 RX 通過 DM Lite 鏈路提供，啟動時變為琥珀色，操作時變為綠色 |
| 高清輸入 | （1） 雙色綠色/琥珀色 LED，指示 HDMI 輸入選擇和信號存在 |
| VGA IN | （1） 雙色綠色/琥珀色 LED，指示 VGA 輸入選擇和信號存在 |
| 輸入 SEL | （1） 用于手動輸入選擇的按鈕，循環切換 TX 和 RX 上的所有可用輸入 |
| 自動 | （1） 按鈕用于啟用/禁用自動切換模式，以及 （1） 綠色 LED 以指示自動切換模式已啟用 |
| 設置 | （1） 紅色 LED 和 （1） 嵌入式按鈕，用于以太網設置 |
| 鏈接 | （1） 綠色 LED，指示 DM 精簡版鏈路狀態 |
| 重置 | （1） 用于硬件復位的按鈕（同時復位 TX 和 RX） |
| 轉接（后置） | 2 個 LED（在 RJ45 連接器上），綠色 LED 指示 DM Lite 鏈路狀態，琥珀色 LED 指示有效的視頻信號 |
| 接收器上的控制和指示器 （HD-RX-201-C-E） |
| 從 TX，輸入 2 | 2 個 LED（在 RJ45 連接器上），綠色 LED 指示 DM Lite 鏈路狀態，琥珀色 LED 指示有效的視頻信號 |
| 局域網 | （2） 個 LED（在 RJ45 連接器上），綠色 LED 指示以太網鏈路狀態，琥珀色 LED 指示以太網活動 |
| 壓水堆 | （1） 雙色綠色/琥珀色 LED，表示工作電源由電源組通過 24VDC 輸入提供，啟動時變為琥珀色，操作時變為綠色 |
| 自動 | （1） 按鈕用于啟用/禁用自動切換模式，以及 （1） 綠色 LED 以指示自動切換模式已啟用 |
| 輸入 1 – 2 | （2） 用于手動輸入選擇的按鈕，以及 （2） 雙色綠色/琥珀色 LED，用于指示當前活動輸入和每個相應輸入端的信號存在 |
| 設置 | （1） 紅色 LED 和 （1） 嵌入式按鈕，用于以太網設置 |
| 功耗 |
| 電源組（隨附） | 輸入： 0.8 安培（最大值） @ 100-240 伏交流電， 50/60 赫茲;
輸出： 1.25 安培 @ 24 伏直流;
型號： PW-2412WU;
注意：接收器和發射器使用連接在接收器上的單個電源組一起供電。 |
| 功耗 | 13 瓦（典型值） |
| 環境 |
| 溫度 | 0° 至 40° C （32° 至 104° F） |
| 濕度 | 20% 至 90% 相對濕度（無冷凝） |
| 散熱 | 44.3 英熱單位/小時 |
| 包含 |
發射器
（HD-TX-201-C-2G-E） | 組成：金屬外殼和支架，帶有黑色或白色聚碳酸酯正面標簽覆蓋層;
安裝：安裝在 2 位、2-1/4 英寸（57 毫米）深的美國電氣盒或石膏環（不包括在內）中;
面板：需要快思聰FP-G2-DM-B-T或FP-G2-DM-W-T面板（單獨出售，其他面板不兼容） |
接收器
（HD-RX-201-C-E） | 底盤：金屬，黑色表面，帶（2）個整體安裝法蘭，通風側面;
安裝：獨立式、表面安裝或連接到單個機架導軌 |
| 尺寸 |
發射器
（HD-TX-201-C-2G-E） | 高度：107毫米（4.19英寸）;
寬度：89 毫米（3.50 英寸）;
深度：49 毫米（1.92 英寸） |
接收器
（HD-RX-201-C-E） | 高度：28 毫米（1.11 英寸）;
寬度： 196 毫米（7.70 英寸）;
深度：126 毫米（4.94 英寸） |
| 重量 |
發射器
（HD-TX-201-C-2G-E） | 8.9 盎司（252 克） |
接收器
（HD-RX-201-C-E） | 20.82 盎司（590 克） |
| 合規 |
| UL 認證，適用于美國和加拿大、CE、IC、FCC 第 15 部分 B 類數字設備 |
