通信 |
鏈接 | USB 擴展至 100 米(330 英尺),通過實芯 CAT5e(或更好)非屏蔽雙絞線 (UTP) 電纜2 |
USB 設備支持 | 兼容 USB 1.0/1.1 和 2.0,包括大容量存儲和同步設備1 |
USB 集線器支持 | 任何信號鏈最多可包括 4 個 USB 集線器以及一個 USB-EXT-2-LOCAL 和一個 USB-EXT-2-REMOTE1 |
最大 USB 設備數 | 30 個 USB 設備,或 4 個 USB 集線器和 26 個 USB 設備 |
主機操作系統支持 | Windows®、macOS® 和 Linux® 操作系統 |
USB 吞吐量 | USB 2.0 高達 480 Mbps,USB 1.1 高達 12 Mbps |
連接器 – 本地終結點 |
24 V 1A | (1) 2.1 x 5.5 毫米直流電源接口; 24 VDC 電源輸入(包括電源)3 |
配置 | 僅供工廠使用 |
鏈接 | (1) 8 針 RJ45 連接器,母頭; 直接連接到遠程擴展器2 |
無線充電 | (1) USB B型連接器,母頭; USB 2.0 設備端口,用于連接到 USB 主機、媒體服務器、游戲機、注釋器、編解碼器等。 |
連接器 – 遠程端點 |
24 V 1A | (1) 2.1 x 5.5 毫米直流電源接口; 24 VDC 電源輸入(包括電源)3 |
配置 | 僅供工廠使用 |
鏈接 | (1) 8 針 RJ45 連接器,母頭; 連接到本地終結點上的鏈路端口2 |
無線充電 | (2) USB A型連接器,母頭;USB 2.0 主機端口,用于連接 USB 設備,如鼠標、鍵盤和其他 USB 設備1 可用 USB 電源:每個端口最大 1 A,最大總 1.5 A |

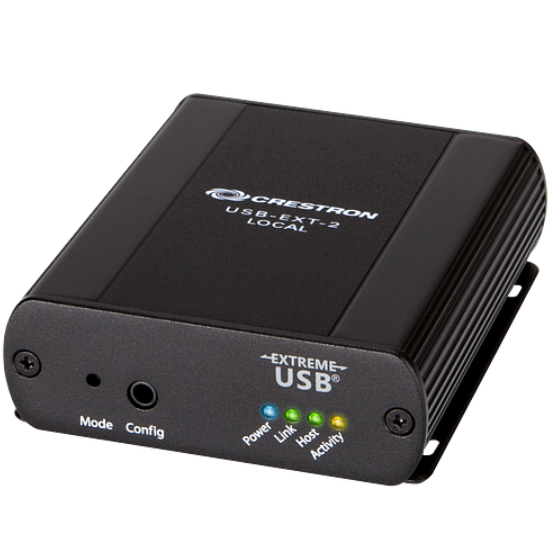

指示器 – 本地終結點 |
活動 | (1) 琥珀色 LED,指示鏈路接口上的數據活動 |
主機 | (1) 綠色 LED,表示與 USB 主機的有效連接 |
鏈接 | (1) 綠色 LED,表示與遠程擴展器的鏈路連接有效 |
模式 | (1) 嵌入式按鈕(僅供工廠使用) |
權力 | (1) 藍色 LED,表示工作電源通過本地電源或鏈路連接提供3 |
指示器 – 遠程端點 |
活動 | (1) 琥珀色 LED,指示鏈路接口上的數據活動 |
主機 | (1) 綠色 LED,表示與本地擴展器上的 USB 主機的有效連接 |
鏈接 | (1) 綠色 LED,表示與本地擴展器的有效鏈路連接 |
模式 | (1) 嵌入式按鈕(僅供工廠使用) |
權力 | (1) 藍色 LED,表示工作電源通過本地電源或鏈路連接提供3 |
功耗 |
可用的 USB 電源 | 每個 USB A 型端口每個端口最多 1 A,總共 1.5 A |
USB-EXT-2-本地 | 通過 USB 主機接口為 USB 供電3 |
USB-EXT-2-REMOTE | 輸入: 100-240 伏交流電, 50/60 赫茲; 輸出:1 A @ 24 VDC |
環境 |
溫度 | 0° 至 50° C (32° 至 122° F) |
濕度 | 20% 至 80% 相對濕度(無冷凝) |
建設 |
材質 | 金屬,黑色表面,粘合橡膠腳墊 |
安裝 | 包括四個用于扎線或其他第三方安裝硬件的插槽 |
尺寸 |
高度 | 1.03 英寸(26 毫米),不含支腳 |
寬度 | 2.96 英寸(75 毫米) |
深度 | 3.43 英寸(87 毫米) |
合規 |
CE、IC、FCC 第 15 部分 B 類數字設備 |
