尺寸(高寬厚) | 1 11/16” x 5 13/16” x 5 1/8” (42.16 mm x 147.32 mm x 130.81 mm) |
重量 | 1.6 lb. (.726 Kg) |
內存 | 存儲卡:4 GB SD,NVRAM:1 MB,DDRAM:512 MB,注:支持外接 USB 固態硬盤 |
功耗 | 有效功耗:3 W |

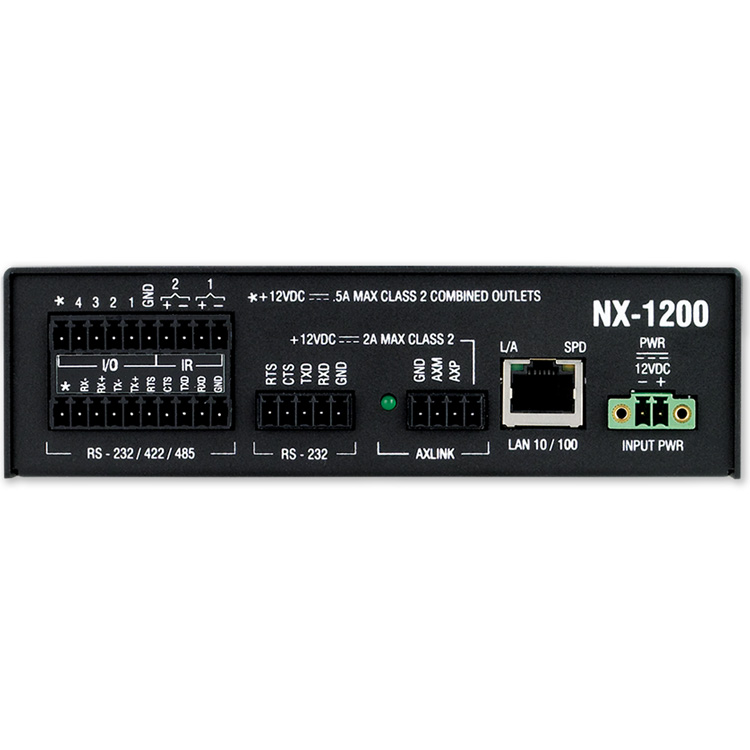

AxLink 端口 | (1) 4 位 3.5mm 螺絲接線端,為外部 AxLink 控制設備提供數據和電源 |
AxLink 指示燈 | (1) AxLink LED(綠色)指示 AxLink 端口的狀態 |
RS-232/422/485 端口 | (1) 10 位 3.5mm 螺絲接線端,NetLinx 端口 1,XON/XOFF(發送開啟/關閉),CTS/RTS(清除發送/準備發送),300 - 115200 波特 |
RS-232 端口 | (1) 5 位 3.5mm 螺絲接線端,NetLinx 端口 2,XON/XOFF(發送開啟/關閉),CTS/RTS(清除發送/準備發送),300 - 115200 波特 |
串行指示器 | (2) 當串行端口 1 和 2 正在發送和接收數據時,有一組 LED(紅/黃)燈會給出指示 |
IR/串行 | (2) 2 位 3.5mm 螺絲接線端,2 個紅外發送/單向串行端口,NetLinx 端口 11-12,支持達到 1.142 MHz 的高頻載波,可同時生成 2 個紅外/串行數據信號 |
IR/串行指示燈 | (2) LED(紅色)指示每個紅外/串行端口 (11-12) 何時傳輸控制數據 |
I/O 通道 | (3) 1 個 6 位 3.5mm 螺絲接線端,用于觸點閉合的 4 通道二進制 I/O 端口,每個輸入端可以進行電壓檢測,NetLinx 端口 22,通道 1-4 |
I/O 指示燈 | (4) LED(黃色)指示每個 I/O 通道 (1-4) 是否處于活動狀態 |
IR/RX 端口 | (1) 1/8” 迷你插孔 |
IR/RX 指示燈 | (1) 當通過紅外/接收端口接收到紅外數據時,紅外接收 LED(紅色)燈點亮 |
FG Numbers | FG2106-01 |
