一張 RDC-PDC 調光卡可支持多相接線

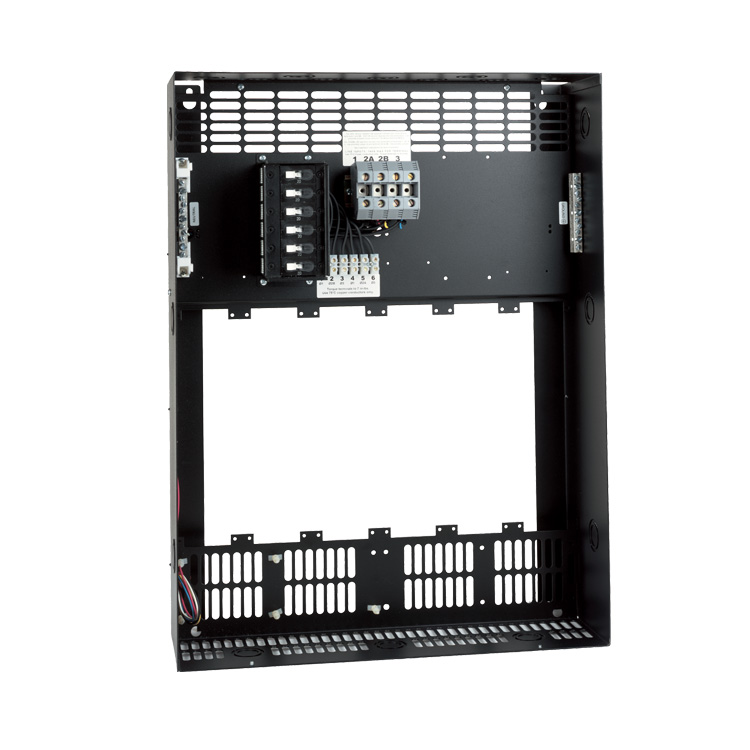

內含六個 20A 斷路器和用于多相接線的端子
提供了六個空間以放置 Radia 照明模塊
將 RDC-PDC 卡安裝在專用的預接線隔室中
提供了適于 1/2"、3/4" 和 1" 導管的 18 個敲落孔
每個單元最多支持 18 個調光通道(3 個 RE-DM6)
A 至 B = 16.0 英寸(40.6 厘米)
B 至 C = 22.88 英寸(58.1 厘米)
ENC6B/120: 20 A 斷路器
ENC6B/240:10 A 斷路器
每個存儲模塊最大 140 A
輸入 1 饋電通道 1、4、7 和 10
輸入 2a 饋電通道 5 和 11
輸入 2b 饋電通道 2 和 8
輸入 3 進紙通道 3、6、9 和 12
斷路器符合 UL 489 標準,符合 10,000 AIC 標準,100% 開關占空比,液壓磁性
最大輸入線 #1/0 AWG (50mm2)
最大線路輸入為 140 A(每個存儲模塊)
扭矩輸入線可達 44 英寸磅(5.0 牛頓/米)
剝線長度:0.67 英寸 (17 毫米)
