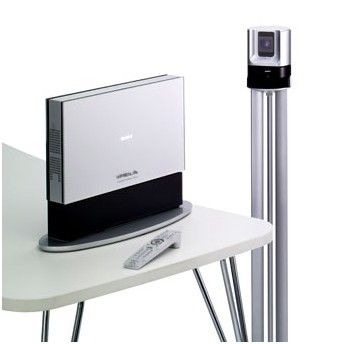

SONY PCS-G50視頻會議設備技術參數
視頻
信號系統 SONY PCS-G50:NTSC
SONY PCS-G50P:PAL
標準 H.261(Annex D),H.263(Annex D、F),H.263+(Annex .J) H.263++、(Annex U,W),H.264,MPEG-4 SP@L3,H.239視頻和數據傳送*
分辨率 SQCIF (128 x 96, 僅接收), QCIF (176 x 144),
CIF (352 x 288), 4CIF (704 x 576,僅 H.263), 隔行SIF(僅H.263, H.264)
幀頻 最高30幀/秒(H.261、H.263、H.263+、H.263++、H.264和 MPEG-4 SP@L3)
隔行SIF模式(PCS-G70N:60場/秒,PCS-G70NP:50場/秒)
比特率 在H.323標準下高達4Mb/s(包括音頻)**
在H.320標準(包括音頻)下當配有PCSA-B768S時為768Kb/s
在H.320標準(包括音頻)下當配有PCSA-B384S時為384Kb/s
音頻
帶寬和編碼 G.711:56/64Kb/s時為3.4kHz
G.722:48/56/64Kb/s時為7.0kHz
G.722.1:24/32Kb/s(H.323)時為7.0kH
G.728:在16Kb/s時為3.4kHz
G.723.1:在5.3/6.3Kb/s(H.323)時為3.4kHz
G.729:8Kb/s(H.323)時為3.4kHz
MPEG-4 AAC (單聲道) 64/96Kb/s(H.323)時為14kHz
48Kb/s(H.320)時為14kHz
回聲消除 包括噪音抑制器
包括自動增益控制
圖片
XGA 1024像素X 768線(H.263),帶PCSA-DSB1S
4CIF 704像素X576線(H.261 Annex D和H.263)
畫中畫
子屏幕尺寸 4.3″(256X192),四個角中的一個
SONY PCS-G50視頻會議設備ITU-T標準(不包括音頻/視頻標準)
H.320,H.323 H.221
Bonding
H.281 FECC
H.225.0
H.242
H.243
H.245
T.120
網絡協議
TELNET(服務器)
HTTP(服務器)
FTP(服務器)
SNMP(代理)
DNS(客戶端)
DHCP(客戶端) RTP/RTCP
TCP/UDP
ARP
SIP
多點性能
多達6個會址(H.320/H.323)
多達10個會址(H.320/H.323)
SONY PCS-G50視頻會議設備唇型對位
手動開/關
SONY PCS-G50視頻會議設備攝像裝置
成像器件 1/4 型 CCD
水平分辨率 NTSC:470電視線, PAL:460電視線
焦距 3.1毫米到31毫米(F1.8~2.9)
聚焦 自動/手動
光圈 自動
變焦比率 X10 光學變焦(X40數字變焦)
搖鏡頭角度 -100°~+100°(最高100°/秒)
傾斜角度 -25°~+25°(最高125°/秒)
預設 多達6個位置
S/N 大于50dB
其他 背光補償
自動白平衡
遙控裝置
格式 無線SIRCS

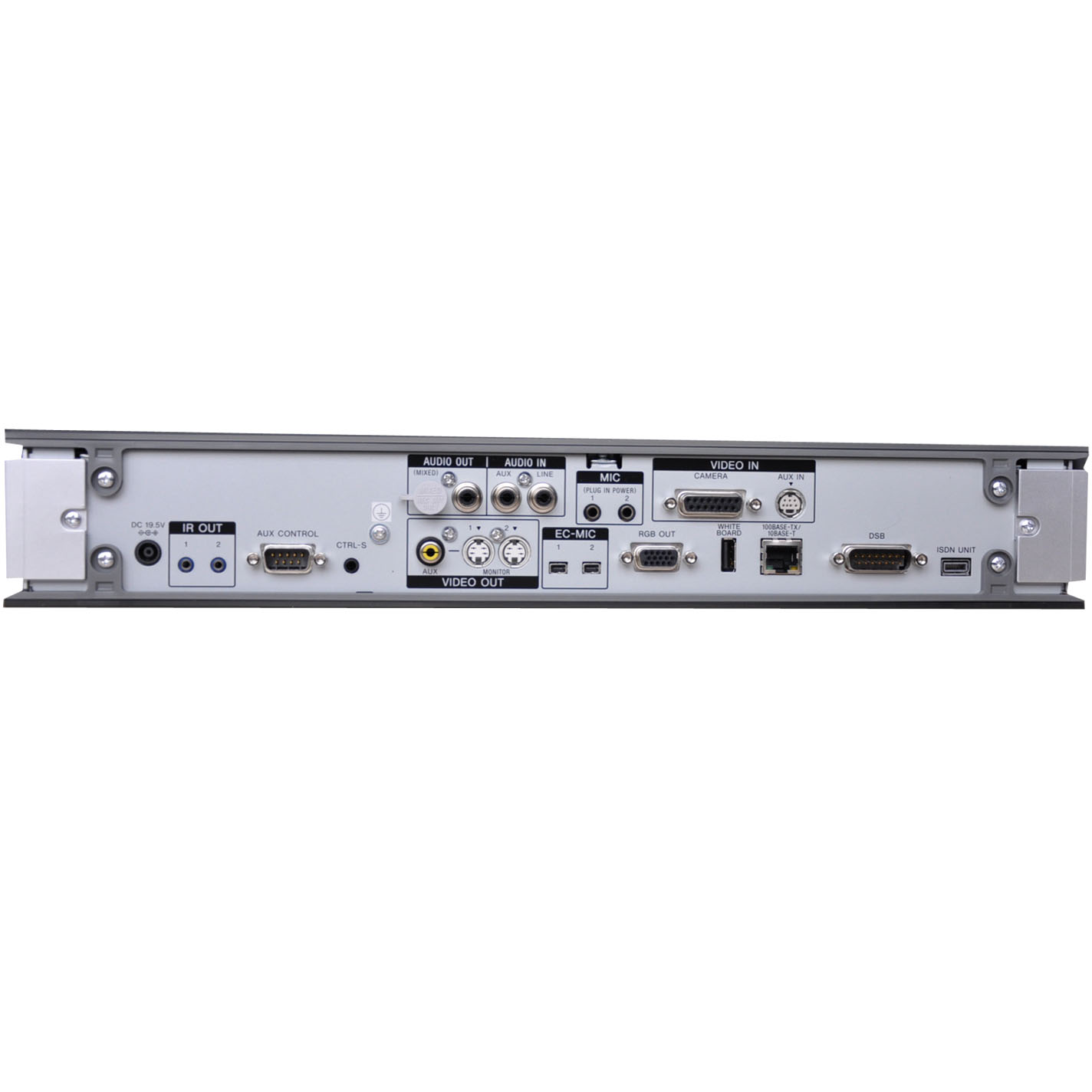

接口(通信終端)
視頻 D-Sub 15針 專用攝像I/F X1
S-視頻或復合輸入 X1
(可用轉換連接器轉接)
S-視頻輸出 X2 (主/次監視器)
復合輸出(AUX)
RGB輸出
音頻 線輸入RCA
AUX輸入RCA(旁路回聲消除裝置)
外部模擬麥克風輸入,小型插座(插入式電源)X2
外部數字麥克風輸入 X2
線輸出RCA X2(一個混合輸出)
網絡 10Base-T/100Base-TX
外部ISDN裝置I/F
控制 SIRCS IR輸出 X2
連線 SIRCS 輸入(控制-S)
RS-232C
DSB I/F 專用D-Sub 15
RGB I/F RGB輸出
記憶棒 記憶棒插槽
數字白板 專用連接器
接口(攝像裝置)
視頻 用于DS150的IR
終端 專用23針
AUX攝像頭 8針小型DIN
SONY PCS-G50視頻會議設備物理參數
工作溫度 5℃~35℃
工作濕度 30%~70%
存儲溫度 -20℃~+55℃
存儲濕度 25%~75%
所需電源 PCS-G50:交流電120V, 50/60Hz
PCS-G50P:交流電220V~240V,50/60Hz
功率消耗 直流19.5V,5A
通訊終端尺寸(WxHxD) 420 x 66 x 256毫米
不包括突出部分
攝像頭尺寸(WxHxD) 131 x 141 x 130毫米
不包括突出部分
遙控器尺寸(WxHxD) 47 x 43 x 195毫米
不包括突出部分
通訊終端重量 4.6公斤
攝像裝置重量 1.0公斤
遙控器重量 180克,包括電池
系統配件和提供附件
通訊終端
攝像裝置(包括專用3米攝像電纜)
遙控器
交流電適配器/電線電纜
全向型麥克風
IR中繼器 X2
遙控器的錳電池 X2
操作手冊CD-ROM(日語、英語、法語、西班牙語、意大利語、德語、葡萄牙語、
中文簡體)
操作指南
快速連接指南
電纜連接指南
全球聯保手冊
音頻電纜(1.0米)
S-視頻電纜(1.5米)
用于RCA轉換連接器的小型DIN 7針
*PCSA-DSBIS雙流盒做為選件,用來傳送PC畫面。
*當采用當采用H.261視頻標準時,支持2Mb/s。
*需要可選MCU軟件。能實現IP/ISDN橋接是可能的。
*需要可選MCU軟件。基本單位間的連接必須是IP(H.323)。能實現IP/ISDN接。
