| 視頻 |
|
| 輸入信號類型 | HDMI 支持 HDR10、HDR10+、杜比視界、深色、4K60 4：4：4 支持1, 2（DVI和雙模顯示端口™接口兼容3) |
|
| 輸出信號類型 | 支持 HDR10、HDR10+、杜比視界、深色和 4K60 4：4：4 支持的 HDMI1, 2（兼容 DVI4) |
|

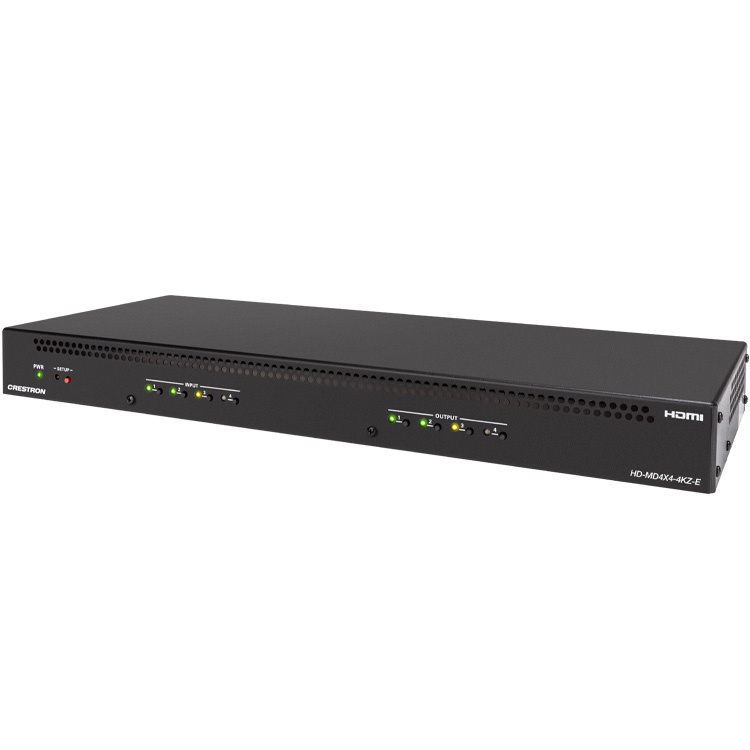

| 開關 | 4x4 數字視音頻切換器 |
|
| 復制保護 | HDCP 2.3 |
|
| 最大分辨率 | 下表列出了常用解決方案。 |
|
| 掃描類型分辨率幀速率顏色采樣顏色深度進步4096x2160 DCI 4K和 3840x2160 4K 超高清24赫茲4:4:436 位30赫茲4:4:436 位60赫茲4:2:236 位60赫茲4:4:424 位2560x1600 六角星60赫茲4:4:436 位1920x1080 高清 1080p60赫茲4:4:436 位隔行掃描（僅限輸入）1920x1080 高清 1080i30赫茲4:4:436 位注意：在像素時鐘速率高達 600 MHz 時，支持寬度不超過 4096 像素、高度不超過 2160 像素的自定義分辨率。 |
|
| 音頻 - 常規 |
|
| 數模轉換 | 24 位 48 千赫 |
|
| 頻率響應 | ±0.5 分貝，20 赫茲至 20 千赫 |
|
| 砰砰砰+不 | <0.005%， 1 千赫， 10 分貝伏 |
|
| 信噪比 | >95 dB，10 dBV，20 Hz 至 20 KHz，A 加權 |
|
| 串音 | ≤90 dB，1 KHz，僅適用于多個輸入 |
|
| 立體聲分離 | ≤80 分貝，20 赫茲至 20 千赫 |
|
| 音頻 - 源輸入 |
|
| 輸入信號類型 | HDMI（兼容雙模顯示端口接口）3) |
|
| 格式 | 杜比數字®、杜比數字 EX、杜比數字+、杜比® TrueHD、杜比全景聲®、DTS®、DTS-ES、DTS 96/24、DTS 高清®高分辨率、DTS-HD 主音頻、DTS：X®、LPCM 多達 8 個通道 |
|
| 音頻 - 數字輸出 |
|
| 輸出信號類型 | 高清米 |
|
| 格式 | 杜比數字、杜比數字 EX、杜比數字+、杜比 TrueHD、杜比全景聲、DTS、DTS-ES、DTS 96/24、DTS 高清高分辨率、DTS-HD 主音頻、DTS：X、LPCM 多達 8 個通道 |
|
| 源 | -80 dB 至 +20 dB 調節范圍，外加靜音 |
|
| 主卷 | -80 dB 至 +20 dB 調節范圍，外加靜音 |
|
| 音頻 - 模擬線路輸出 |
|
| 輸出信號類型/格式 | 立體聲 2 聲道 |
|
| 音量控制 | -80 dB 至 +20 dB 調節范圍，以及靜音、單聲道和立體聲 |
|
| 通信 |
|
| 以太網 | 100/1000 Mbps、自動切換、自動協商、自動發現、全/半雙工、DHCP、Web 瀏覽器設置和控制、快思聰控制系統集成、IEEE 802.1X、安全 CIP、身份驗證、SSH/SSL、TLS |
|
| 無線充電 | 對于固件加載和配置管理以及為 USB 供電設備
供電，注意：USB 功能需要使用 PW-2420RU 電源組（單獨出售）。 |
|
| 高清米 | HDCP 2.3， EDID， CEC |
|
| 連接 |
|
| 1-4 寸高清米 | （4） 19針A型連接器，母頭;
HDMI 數字視頻/音頻輸入（DVI 和雙模顯示端口接口兼容3) |
|
| 高清輸出 1-4 | （4） 19針A型連接器，母頭;
HDMI 數字視頻/音頻輸出（兼容 DVI）4) |
|
| 音頻輸出，輔助 1-2 | （2） 5 針 3.5 mm 可拆卸接線端子;
平衡/不平衡立體聲線路電平音頻輸出;
輸出阻抗：<100歐姆;
最大輸出電平：4 Vrms 平衡，2 Vrms 不平衡 |
|
| 局域網 PoE+ | （1） 8 針 RJ-45 連接器，母頭;
100BASE-TX/1000BASE-T 以太網端口;
符合 IEEE 802.3at 2 類 4 類 （25.5 W） PoE+ 標準，能夠由 PoE+ 供電設備 （PSE） 供電5 |
|
| 24V 直流 2.5 A | （1） 2.1 x 5.5 毫米直流電源接口;
24 VDC 電源輸入;
PW-2420RU 電源組（單獨出售） |
|
| 服務 | （1） USB A型母頭;
用于固件加載和配置管理;
還可以為 USB 供電設備
提供高達 5 V 500 mA 的電源 注意：SERVICE 端口的 USB 功能需要使用 PW-2420RU 電源組（另售）。 |
|
| G | （1） 6-32 螺釘，機箱接地接線片 |
|
| 控件和指示器 |
|
| 壓水堆 | （1） 指示燈。琥珀色表示設備正在啟動。綠色表示設備正在運行。 |
|
| 輸入 1-4 | （4） 用于手動輸入選擇的按鈕和 （8） 個 LED。綠色表示相應的輸入路由到輸出。
琥珀色表示在相應的輸入端檢測到源，但未路由到輸出。 |
|
| 輸出 1-4 | （4） 用于手動輸出選擇的按鈕和 （4） 個 LED。綠色表示檢測到顯示器或其他目標設備，并且相應的輸出正在傳輸視頻。琥珀色表示檢測到顯示器或其他目標設備，但未將視頻路由到相應的輸出。 |
|
| 設置 | （1） 紅色 LED 和 （1） 個按鈕，用于在連接的 HDMI 輸出上顯示 IP 地址 |
|
| 以太網 | 2 個 RJ-45 局域網連接器上的指示燈。
鏈路狀態 LED：綠色表示已建立 100BASE-TX 鏈路。琥珀色表示已建立 1000BASE-T 鏈路。
以太網活動 LED：呈琥珀色閃爍表示以太網活動。 |
|
| 權力 |
|
| PoE+ | 符合 IEEE 802.3at 2 類 4 類 （25.5 W） PoE+ 標準，能夠由 PoE+ 供電設備 （PSE） 供電5 |
|
| 電源組（可選） | 輸入：100-240 VAC 時最大 1.3 A，50/60 Hz;
輸出： 2.5 A @ 24 VDC;
型號：PW-2420RU（單獨出售）
注意：USB 功能需要 PW-2420RU 電源組。 |
|
| 功耗 | 17 W（典型值） |
|
| 環境的 |
|
| 溫度 | 0° 至 40° C （32° 至 104° F） |
|
| 濕度 | 10% 至 90% 相對濕度（無冷凝） |
|
| 散熱 | 典型值為 58 英熱單位/小時 |
|
| 噪聲 | 33.55 dBA（典型值） |
|
| 建設 |
|
| 底盤 | 金屬，黑色表面，通風側面 |
|
| 安裝 | 1 RU 19 英寸機架安裝（包括機架耳） |
|
| 尺寸 |
|
| 高度 | 1.72 英寸（44 毫米） |
|
| 寬度 | 17.33 英寸（441 毫米），不含機架式耳 |
|
| 深度 | 7.02 英寸（179 毫米） |
|
| 重量 |
|
| 5.15 磅（2.37 千克） |
|
| 合規 |
|
| 監管模式 | 貨號 M201946003 |
|
| 必維國際檢驗集團（Bureau Veritas）上市于美國和加拿大，IC，CE，F(xiàn)CC Part 15 B類數字設備 |
|
