| 音頻 |
| |
| 輸入信號類型 | 平衡或不平衡模擬線路電平 |
| 輸出信號類型 | 4/8 歐姆、70 伏或 100 伏 |
| 輸出功率 | 120 瓦特 @ 8 歐姆;
210 瓦特 @ 4 歐姆;
420 瓦/ 8 歐姆橋接;
70 或 100 伏時為 120 瓦（變壓器隔離） |
| 阻尼系數 | >100 |
| 保護 | 過流、過壓/欠壓、過溫、直流失調 |
| 頻率響應 | 20Hz 至 20kHz ±0.5 dB @ 4/8 歐姆;
80 赫茲至 20 千赫 +0/-3 dB （70/100 伏） |
| 斷續器 | 0.05% @ 1kHz，4/8 歐姆、8 歐姆橋接或 70/100 伏時的全額定功率;
0.1% @ 20Hz 至 20kHz， 120W @ 8 歐姆;
0.2% @ 20Hz 至 20kHz， 210W @ 4 歐姆;
0.1% @ 20Hz 至 20kHz， 420W @ 8 歐姆橋接;
0.1% @ 80Hz 至 20kHz，120W @ 70/100 V 時 |
| 信噪比 | >103 dB，A 加權 |
| 串音 | >70 分貝 @ 1 千赫 |
| 獲得 | 23 dB，輸入電平控制設置在 12 點鐘位置 |
| 輸入靈敏度 | 2.22 Vrms，用于額定輸出功率，輸入電平控制設置在12點鐘標稱位置 |
| 輸入檢測閾值 | 40 mV 均方根值 @ 1 千赫 |
| 輸入電平調整 | ±10 dB（標稱值） |
| 連接 |
| G | 6-32螺釘，機箱接地接線片 |
| 輸入通道 1 – 2 | （2） 3針3.5mm可拆卸接線端子;
平衡/不平衡線路電平音頻輸入;
輸入電平：最大5.3 Vrms，輸入電平控制設置為最小位置;
輸入阻抗：24k 歐姆平衡，12k 歐姆不平衡 |
| 揚聲器輸出通道 1 – 2 | （2） 4針7.62mm 15A可拆卸接線端子;
4Ω/8Ω和70/100V功率放大器輸出;
電線尺寸：端子可接受高達 14 AWG |
| 遠程 | （1） 6針3.5mm可拆卸接線端子;
提供（2）遠程控制輸入;通過本地跳線或遠程觸點閉合對每個通道進行獨立電源控制;
輸入可安全并聯以進行全局控制 |
| 保險絲 T6.3AH 250V | 主保險絲座;
5x20 mm， 250V， 6.3AH， 延時， 高額定破裂 |
| 100-240V~50/60Hz | （1） IEC C14公頭機箱插頭，主電源輸入;
可拆卸電源線配接（隨附） |
| 控制和指示器 |
| 壓水堆 | （1） 雙色 LED，綠色表示活動狀態，黃色表示待機狀態 |
| 輸入 1 – 2，信號 | （2） 綠色 LED，指示每個相應通道上的信號是否存在 |
| 輸出 1 – 2，剪輯 | （2） 琥珀色 LED，表示每個相應通道上的削波情況 |
| 輸出 1 – 2，故障 | （2）紅色發光二極管;指示每個相應通道上的過熱、過流、過或過電源電壓或直流失調情況 |
| 輸入通道 1 – 2 電平（后置） | （2） 旋轉輸入升壓/衰減調整，帶標稱值中心止動 |
| 揚聲器輸出通道 1 – 2， 100V / 70V / 4/8Ω （后置） | （2）3位滑動開關，為每個相應的通道選擇輸出配置 |
| 開/遙/關（后） | （1）3位滑動開關;在所有通道開機、所有通道電源關閉或遠程控制每個通道之間進行選擇 |
| 電源要求 |
| 主電源 | 100-240 伏交流電，50/60 赫茲 |
| 功耗 | 62 瓦 @ 8 歐姆，所有通道均以 1/8 輸出功率驅動;
88 瓦 @ 4 歐姆，所有通道均以 1/8 輸出功率驅動;
63瓦@ 70/100V，所有通道均以1/8輸出功率驅動;
26瓦，所有通道空閑;
<1 瓦待機 |
| 環境 |
| 溫度 | 5° 至 40°C （41° 至 104°F） |
| 濕度 | 10% 至 90% 相對濕度（無冷凝） |
| 散熱 | 110 BTU/Hr @ 8 歐姆，所有通道均以 1/8 輸出功率驅動;
121 BTU/Hr @ 4 歐姆，所有通道均以 1/8 輸出功率驅動;
113 BTU/Hr @ 70/100V，所有通道均以1/8輸出功率驅動;
89 BTU/小時，所有通道空閑;
<3.4 BTU/小時待機狀態 |
| 外殼 |
| 底盤 | 金屬，黑色表面，頂部和側面通風，對流冷卻 |

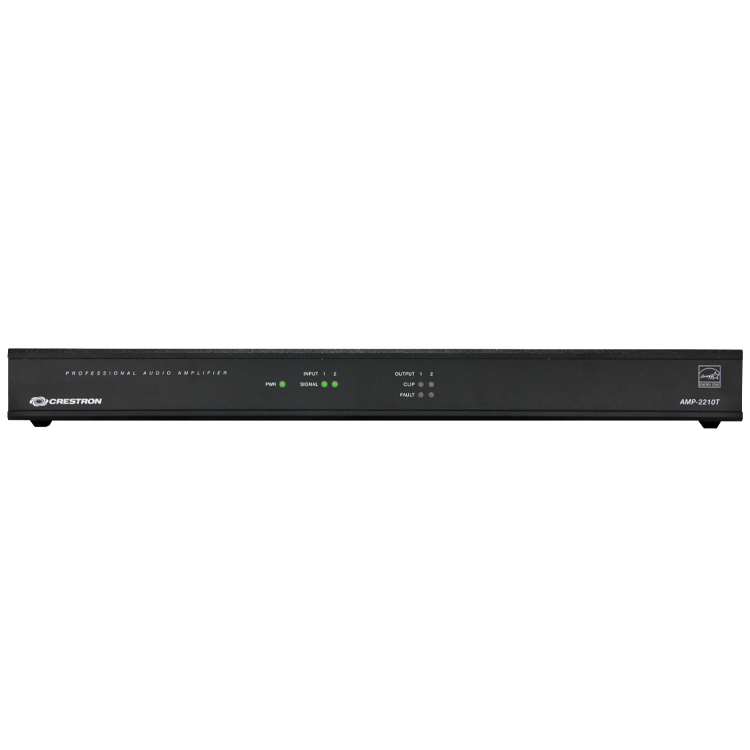

| 前面板 | 金屬，黑色表面處理，聚碳酸酯標簽覆蓋層 |
| 安裝 | 獨立式或 1U 19 英寸機架安裝式（包括粘性支腳和機架耳） |
| 尺寸 |
| 高度 | 1.70 英寸（44 毫米） |
| 寬度 | 17.28 英寸（439 毫米）;
19.0 英寸（483 毫米），帶機架式耳 |
| 深度 | 14.59 英寸（371 毫米） |
| 重量 |
| 15.1 磅（6.9 千克） |
