| 視頻 |
| 輸出信號類型 | HDMI w/Deep Color， 3D， & 4K （DVI 兼容[3]) |
|
| 復制保護 | HDCP 2.2 |
|
最大分辨率 掃描類型分辨率幀速率顏色采樣顏色深度進步4096x2160 DCI 4K&3840x2160 4K UHD24赫茲4:4:430 位30赫茲4:4:424 位30赫茲4:2:236 位60赫茲4:2:024 位2560x1600 六角星60赫茲4:4:436 位1920x1080 高清 1080p60赫茲4:4:436 位交錯1920x1080 高清 1080i30赫茲4:4:436 位
注：圖中顯示了常見的分辨率。支持其他自定義分辨率，像素時鐘速率高達 300 MHz |
|
| 音頻 |
| 輸出信號類型 | 高清米 |
|
| 格式 | 杜比數字®、杜比數字 EX、杜比數字+、杜比 TrueHD、杜比全景聲、DTS®、DTS ES、DTS 96/24、DTS 高清高分辨率、DTS-HD 主音頻、DTS：X、LPCM 多達 8 個通道 |
|
| 通信 |
| 高清米 | HDCP 2.2，EDID，CEC 直通 |
|
| DM 精簡版鏈接 | 專有鏈接，僅用于連接一個 DM Lite TX 和 RX |
|

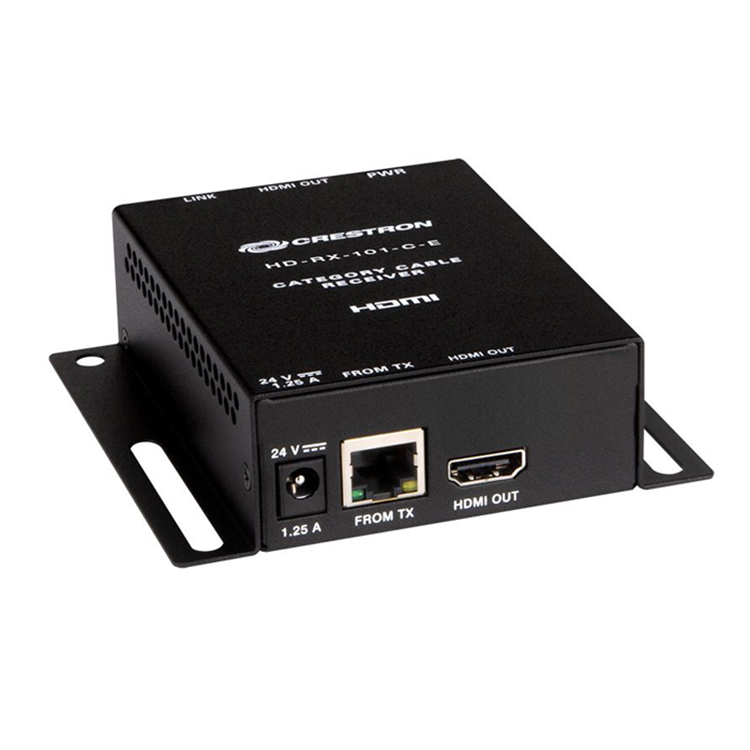

| 連接 |
| 24V 直流 1.25A | （1） 2.1 x 5.5 毫米直流電源接口;
24伏直流電源輸入;
包括PW-2412WU電源組;
注意：此連接為接收器和發射器供電[2] |
|
| 從德克薩斯州出發 | （1） 8 針 RJ45 連接器，母頭，屏蔽;
用于連接到 DM Lite 發射器的鏈路端口[1] |
|
| 高清輸出 | （1） HDMI A型連接器，母頭;
HDMI 數字視頻/音頻輸出（兼容 DVI）[3]) |
|
| 指標 |
| 壓水堆 | （1） 綠色 LED，表示工作電源由電源組通過 24VDC 輸入提供，或從 TX 通過 DM Lite 鏈路供電 |
|
| 高清輸出 | （1） 綠色 LED，表示存在 HDMI 輸出信號 |
|
| 鏈接 | （1） 綠色 LED，指示 DM 精簡版鏈路狀態 |
|
| 從德克薩斯州出發 | 2 個 LED（在 RJ45 連接器上），綠色 LED 指示鏈路狀態，琥珀色 LED 指示有效的視頻信號 |
|
| 能耗 |
| 電源組（隨附） | 輸入： 100-240 伏交流電， 50/60 赫茲;
輸出： 1.25 安培 @ 24 伏直流;
型號： PW-2412WU |
|
| 注意：接收器和發射器使用連接在接收器或發射器（而不是兩者）上的單個電源組一起供電。[2] |
|
| 環境 |
| 溫度 | 0° 至 40° C （32° 至 104° F） |
|
| 濕度 | 20% 至 90% 相對濕度（無冷凝） |
|
| 包裝 |
| 底盤 | 金屬，黑色表面，帶 （2） 個整體安裝法蘭，通風側面 |
|
| 安裝 | 獨立式、表面貼裝或連接到單個機架導軌 |
|
| 尺寸 |
| 高度 | 1.26 英寸（32 毫米） |
|
| 寬度 | 4.21 英寸（107 毫米） |
|
| 深度 | 4.05 英寸（103 毫米） |
|
| 重量 |
| 9.92 盎司（281 克） |
|
| 合規 |
| UL 認證，適用于美國和加拿大、CE、IC、FCC 第 15 部分 B 類數字設備 |
|
